Sensor de desplazamiento láser

Caracteristicas de producto:

Rango de medición:150-1000 mm

Modo de salida:con cantidad de interruptor y corriente 4-20mA

Precisión de linealidad:estándar: ± 0,6% F.S.

Resolución:50 µm a 150 mm; 2 mm a 1000 mm

Tamaño del punto:Φ3mm a 1000mm

Tiempo de respuesta:Se pueden configurar 2 ms/16 ms/40 ms

Potentes funciones operativas

Potentes funciones operativas: amplio rango y opciones de precisión con diferentes modos y configuraciones de filtrado, combinados con configuración de punto cero, punto único, enseñanza de ventana, configuración de mapeo de simulación y otras funciones. Garantice un control y detección de procesos estables y flexibles.

Capacidad de medición precisa

Sensores CMOS de alta precisión y algoritmos únicos con precisión lineal ultra alta, logran mediciones sin contacto y sin desgaste.

Puede comunicar datos con dispositivos de nivel superior como PLC

Usando la interfaz RS-485, se pueden conectar hasta 32 sensores (cada sensor tiene una dirección diferente configurada por separado), enviando mensajes de solicitud desde el PLC y devolviendo valores de medición.

Pequeño punto láser

Una buena diferencia de color entre blanco y negro, con un tamaño de punto de solo 0,5 mm, puede detectar con precisión objetos pequeños.

Métodos de salida flexibles

Modo de salida flexible: salida de interruptor incorporada (NPN/PNP/PULL-PUSH)+salida analógica de 4,20 mA o RS-485, y admite protocolo MODBUS, sin necesidad de conectarse al controlador, trabajando de forma independiente, ya sea un PLC o un industrial. Computadora, se puede conectar fácilmente directamente.

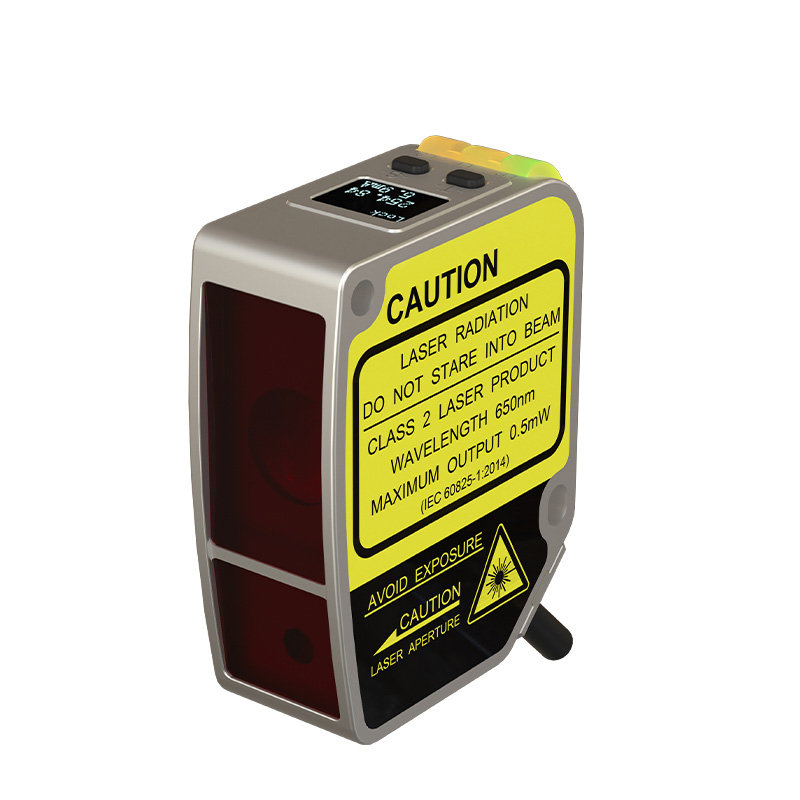

Pantalla digital

Es fácil de configurar mientras se confirma la cantidad de desplazamiento.

IP67

La estructura de protección IP67 se puede utilizar incluso en ambientes con altos niveles de humedad y polvo. Se inserta un tubo de revestimiento metálico en el orificio de instalación y se puede asegurar de forma segura con un par de torsión de 0,8 N · m.

Instalación conveniente

Todas las funciones del controlador están integradas en el sensor, lo que elimina la necesidad de controladores adicionales para ahorrar espacio.

Al cambiar el método de cableado, un producto puede ser compatible con ambas polaridades NPN/PNP, lo que reduce la necesidad de registrar el modelo para mantenimiento y conservación.

Especificación:

Rango de medición:

 150-1000 mm

Rango completo (F.S.):

850 mm

Tamaño del punto de luz:

Mediano 3mm@1000mm

Tipo estándar: precisión lineal:

+0,6%FS.

Tipo de alta precisión: precisión lineal:

150-450 mm: +0,3 % escala completa.

450-1000 mm: +0,6 % fondo de escala

Precisión de repetición①②：

100um @ 150mm

520um @ 500mm

4000um@1000mm

Resolución:

50um @ 150mm

2000um @ 1000mm
