Características del producto:

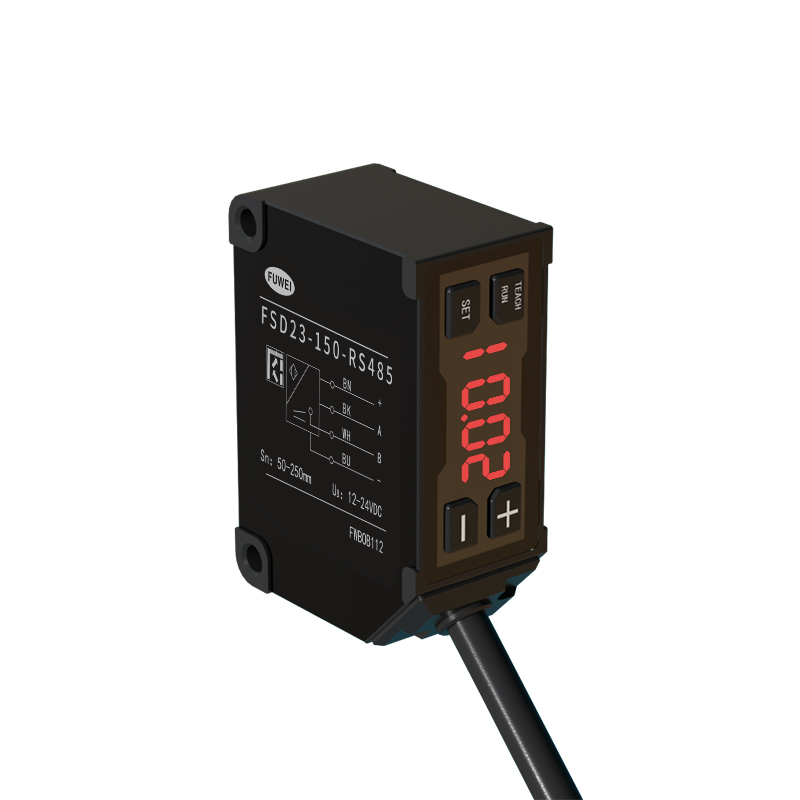

Número de pieza: FSD23-150-RS485
Distancia central de medición: 150 mm
Rango de medición: ± 100 mm
Linealidad: ± 0.5%F.S.
Repetibilidad: 60 μm
Salida de control: NPN/PNP MAX.100MA/DC30V ((Voltaje residual 1.8 V Máx.)
Voltaje de suministro: 24 VCC, Período de muestreo: 500 μs, promedio: 64, Distancia de medición: centro de rango, objeto de prueba: cerámica blanca
Salida de voltaje analógico: salida 0-10V, impedancia de salida 100ΩAnalog de corriente Salida: salida 4-20 mA, resistencia de carga permitida por debajo de 300Ω
Protección: IP67
Temperatura operativa / humid..
Presupuesto:

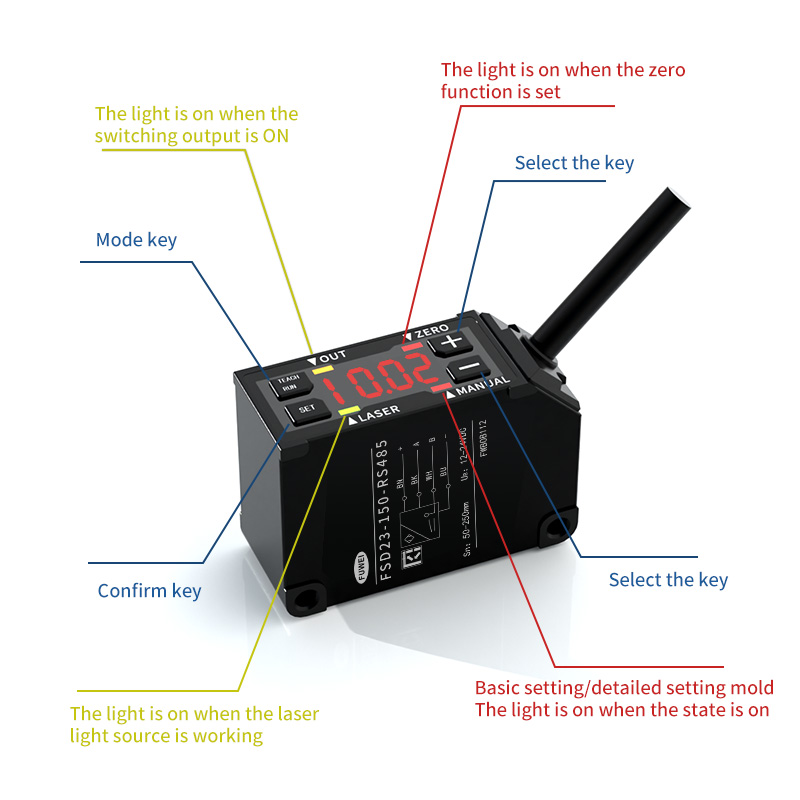

Corriente analógica 4-20MA Voltaje analógico 0-10V Indicador láser: indicador de reinicio verde / cero: rojo Indicador de salida: Orange / Modo Indicador: Rojo
Número de parte
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

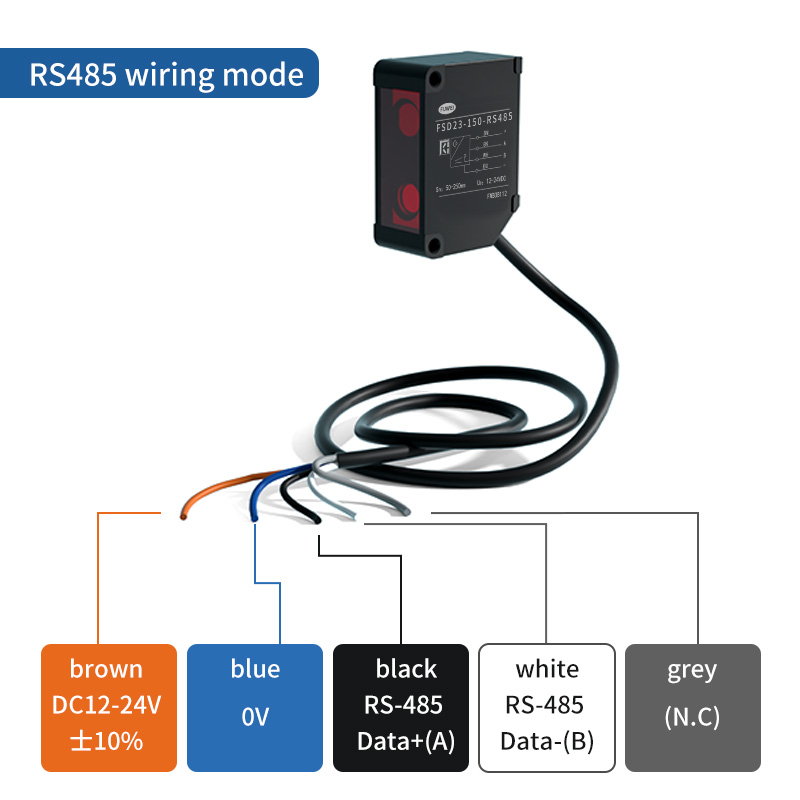

Comunicación RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Cable de cable-485 Comunicación
/
/
/
FSD23-150-RS485

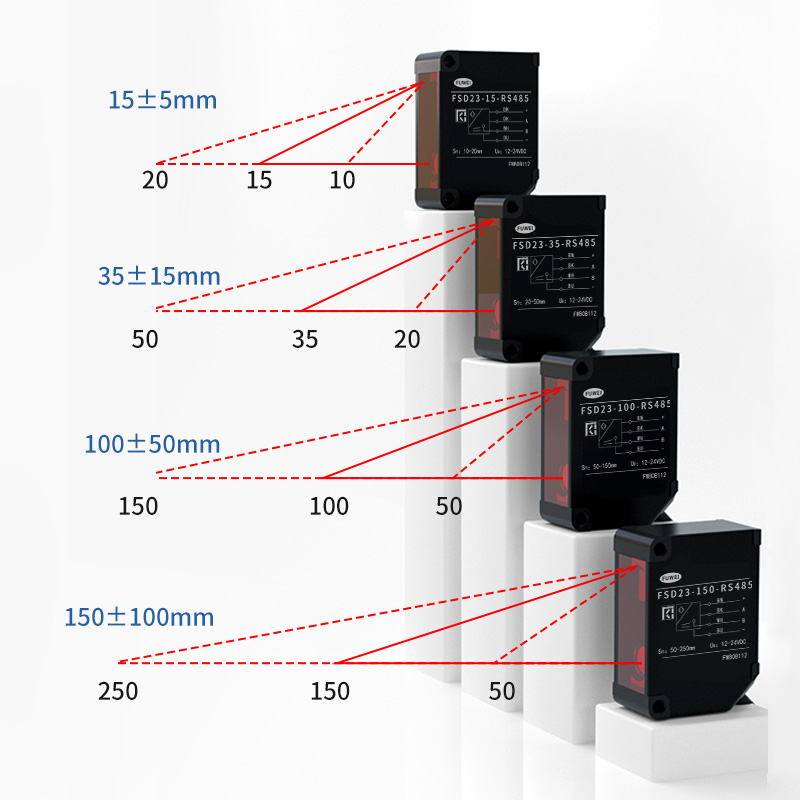

Centro de rango de medición
15 mm
35 mm
100 mm
150 mm
Rango de medición
± 5 mm
± 15 mm
± 50 mm
± 100 mm
Fuente de luz
Medio. Longitud de onda
Diodo láser rojo (longitud de onda 650 nm)
Max. potencia de salida
390 μW
1WW
Clase láser
Iem/su
Clase1
Clase2
FDA
Clase I
Clase II
Tamaño de mancha*1
0.5*0.7 mm
0.45*0.80 mm
0.6*0.7 mm
0.5*0.55 mm
Linealidad
± 0.1% F.S.
± 0.1% F.S.
± 0.1% F.S.
± 0.5% F.S.
Repetibilidad*2
1 mm
6 μm
20 mm
60 mm
Período de muestreo
500ms / 1000ms / 2000ms / 4000ms / Auto
Drift de temperatura (valor típico)
± 0.02% F.S./⁰C
± 0.02% F.S./⁰C
± 0.05% F.S./⁰C
± 0.08% F.S./⁰C
Indicador
Entrada MF (función múltiple)
Láser apagado, enseñanza, muestra y retención, un disparo, reinicio cero
Salida de control
NPN/PNP MAX.100MA/DC30V ((Voltaje residual 1.8 V Máx.)
Consumo actual
70MA Máx.
Corriente analógica
Salida 4-20 mA, resistencia de carga permitida por debajo de 300Ω
Voltaje analógico
Salida 0-10V, impedancia de salida 100Ω
Circuito de protección
Protección de conexión inversa, sobre protección actual
Categoría de protección
IP67 incluyendo parte de conexión
Temp./Humid.
-10 ~ 50⁰c / 35 ~ 85% HR sin fragmentar ni condensación
Temp./humid de almacenamiento.
-20 ~ 60⁰c / 35 ~ 85% / RH
Iluminancia ambiental
Luz del sol: 20,000 lx max. / Lámpara incandescente: 3.000 lx Máx.
Resistencia a la vibración
10 ~ 55Hz, doble amplitud de 1.5 mm, x, y, z durante 2 horas
Resistencia al choque
500 mm/s2 (aproximadamente 50 g) x, y, z 3 veces cada uno
Material
Aluminio
Peso
Aprox. 60 g
Las especificaciones se basan en la condición a menos que se designe lo contrario: Temperatura ambiente: 23 ° C,
Voltaje de suministro: 24 VCC, Período de muestreo: 500 μs, promedio: 64, Distancia de medición: centro de rango, objeto de prueba: cerámica blanca
*1 definido con la fuerza central 1/E2 (13.5%) en el centro. Puede haber luz de fuga que no sea el tamaño de punto especificado. El sensor puede
afectarse cuando hay un objeto altamente reflectante cerca del área de detección.
*2 512 Tiempo de promedio
Pequeña estatura y fuerte funcionalidad
Una variedad de beneficios funcionales centrales para su uso
