Sensor de distancia de desplazamiento láser

Model:FSD11-30-AA-M
Rango de medición del sensor de distancia de desplazamiento del láser: 25-35 mm Modo de salida: con conmutación, corriente 4-20 mM Precisión de linealidad: ± 0.1% F.S. (25-35 mm) Repetibilidad: 5um Resolución: 2.5um Tamaño de la mancha: φ0.5 mm a 30 mm Tiempo de respuesta: 2ms/16ms/40ms Resistencia a la luz ambiental: luz incandescente ≥ 3,000lux Panel de operación: pantalla digital OLED Drift de temperatura: ± 0.02%F.S./° C
Enviar ConsultaDescargar PDF
Descripción del Producto

Características del producto del sensor de distancia de desplazamiento láser:

Rango de medición: 25-35 mm

Modo de salida: con conmutación, corriente 4-20 mM

Precisión de linealidad: ± 0.1% F.S. (25-35 mm)

Repetibilidad: 5um

Resolución: 2.5um

Tamaño de la mancha: φ0.5 mm a 30 mm

Tiempo de respuesta: 2ms/16ms/40ms

Resistencia a la luz ambiental: luz incandescente ≥ 3,000lux

Panel de operación: pantalla digital OLED

Drift de temperatura: ± 0.02%F.S./° C











Especificación


Estándar

Tipo



 RS-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485

4-20MA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Alto

Tipo de precisión



 RS-485
 FSD11-30-RS485-M
 FSD11-50-RS485-M
 FSD11-85-RS485-M

4-20MA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Medida

Distancia central



 30 mm
 50 mm85 85 mm
Rango de medición
 5 mm
 15 mm
 25 mm
F.S.
 10 mm
 30 mm
 50 mm
Linealidad
 Tipo estándar: rs485:+0.3%fs.; 4-20MA: ± 0.4%FS
Tipo de alta precisión: rs485:+0.1%fs.; 4-20MA: ± 0.1%FS
Voltaje de suministro
 RS-485: 10..30VDC; 4 ... 20MA: 12 ... 24 VCC
Consumo de poder
 <700MW
CARGA
 200 mMA
Caída de presión
 <2.5V
Fuente de luz
 Láser rojo (650 nm); LaserLevel: Clase 2
Tamaño de la mancha
 Ф0.5mm@30nm
 Ф0.5mm@50nm
 Ф0.5mm@85nm
Tamaño
 65*51*23 mm
Relación de resolución
 2.5um@30 mm
 10um@50 mm
 30um@85 mm
Repetibilidad
 5um
 20um
 60um
Salida1
 Cantidad digital: RS-485 (admite el protocolo Modbus); cantidad analógica: 4-20 mA (resistencia de carga <390 Ω)
Salida2
 Cantidad de conmutación: Push-Pull/NPN/PNP y NO/NC se pueden configurar
Ajuste de distancia
 RS-485: Configuración del botón/RS-485; 4 ... 20 mA: Configuración de clave

Temperatura

Deriva

 0.08%F.S./° C
 0.02%fs./° C
 0.04%fs./° C
Tiempo de respuesta
 Se pueden establecer 2 ms/16ms/40ms
Lámpara piloto

Indicador de energía: LED verde; Indicador de acción: LED rojo; indicación de alarma: LED amarillo
Visualización
 Pantalla de pantalla OLED (tamaño: 14*10.7 mm)
Características incorporadas
 Dirección de esclavos y configuración de tarifa de puerto · Consulta de parámetros · Ventana TEACHZERO SET · Self-check de producto · Configuración de salida · Configuración de Mape de Mapa analógico · Configuración de mapa analógico

Circuito de protección


 Protección de cortocircuito, protección de polaridad inversa, protección contra sobrecarga

Entorno de uso

 Temperatura de trabajo: -10 ~+50 ° C: entorno de almacenamiento: -20 ~+70 ° C.Humidez de la mentalidad: 35% ~ 85% HR (sin condensación)
Resistencia a

Luz ambiental

 Lámpara incandescente: <3, 000lux
Grado de protección
 IP67
Calidad de material
 Concha: aluminio; Cubierta de lente: PMAA; Tablero de visualización: PC
Vibración

Resistencia

 10 ~ 55hzdual Amplitude LMM, 2 horas cada una en direcciones X, Y y Z

lmpact

Resistencia

 500m/s² (aproximadamente 50 g), 3 veces cada uno en direcciones X, Y y Z

Conexión

método

 Cable de plomo PVC de 2 m-n-5/4 núcleos (5 núcleos: salida RS-485; 4 núcleo: AnalogOutput)
Anexo

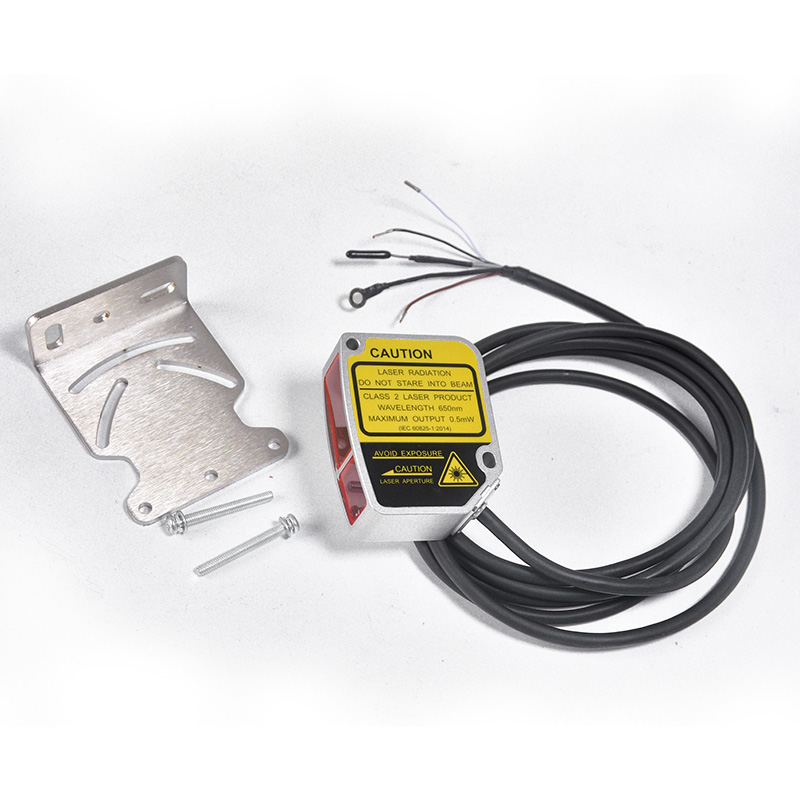

 Tornillo M4 (longitud 35 mm)*2, tuerca*2, junta*2, soporte de instalación, manual del usuario
