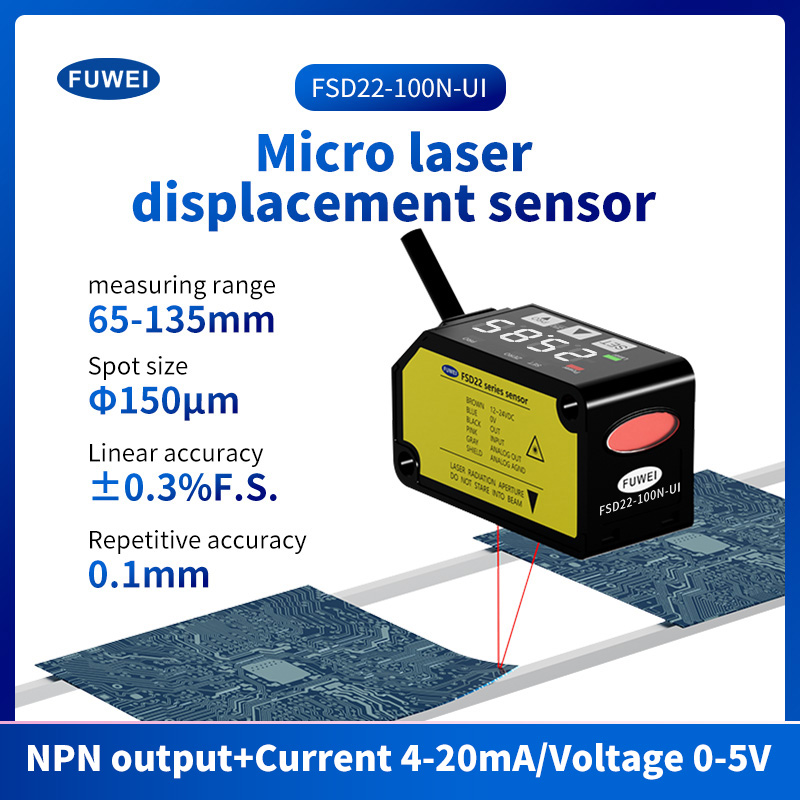

Sensor de rango de desplazamiento de láser Análogo 4 ~ 20 mA 0-5 V

Medición

Centro de 30 mm de tipo

Medición

tipo centro de 50 mm

Medición

tipo centro 100 mm

Medición

Centro de 200 mm tipo

Medición

Centro de 400 mm de tipo

300 μm (distancia de medición de 200 a 400 mm)

800 μm (distancia de medición 400 a 600 mm)

± 0.3%F.S. (Distancia de medición de 200 a 400 mm)

± 0.4%F.S. (Distancia de medición de 400 a 600 mm)

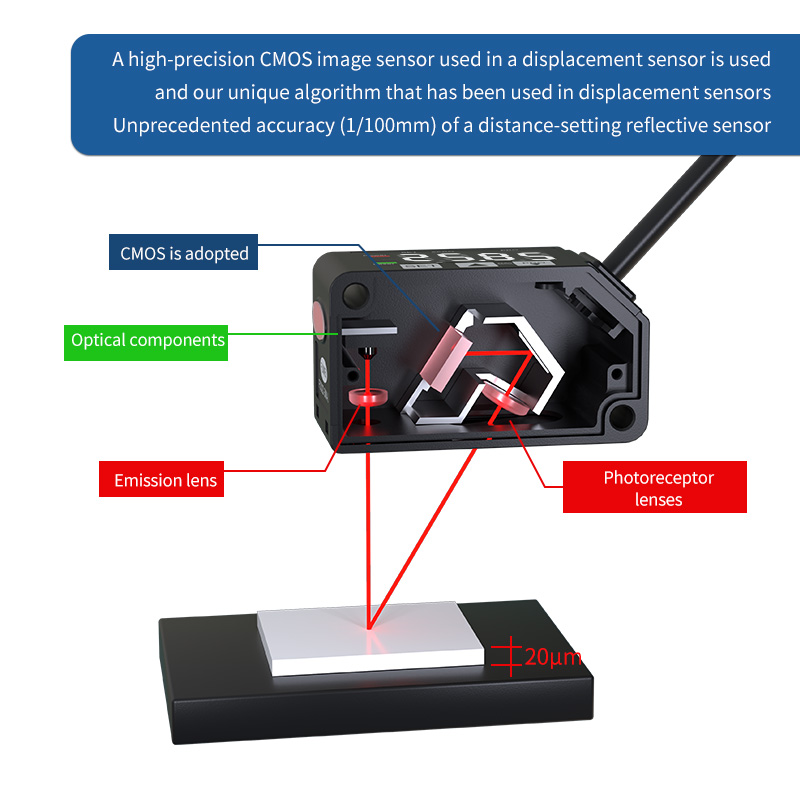

Red Semiconductor Laser Clase 2 [JIS / IEC / GB / FDA (Nota 2)]

Máx. Salida: 1 mW, Longitud de onda máxima de emisión: 655 nm

NPN Transistor de colector abierto

      • Corriente máxima del sumidero: 50 mA

      • Voltaje aplicado: 30 V DC o menos

                      (Entre la salida de control a 0V)

      • Voltaje residual: 1.5V o menos

                                  (A 50 mA de corriente de sumidero)

      • Corriente de fuga: 0.1 mA o menos

  Transistor de colector abierto PNP

  • Corriente de origen máximo: 50 mA

  • Voltaje aplicado: 30 V DC o menos

              (Entre la salida de control a +v)

  • Voltaje residual: 1.5V o menos

                       (A 50 mA Corriente de origen)

   • Corriente de fuga: 0.1 mA o menos

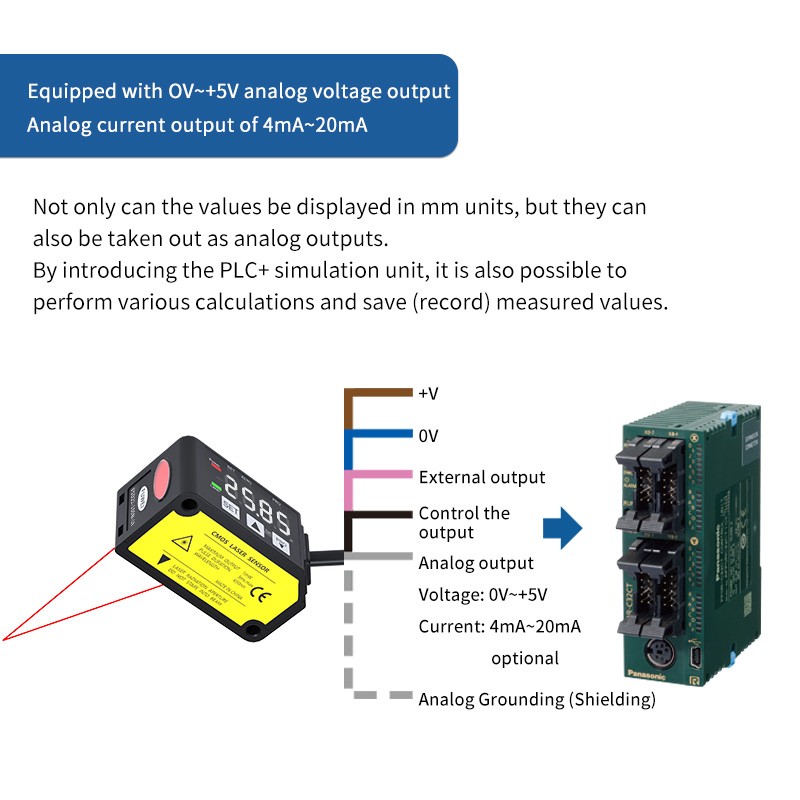

•Rango de salida: 0 a +5 V (en alarma: +5,2 V)

• Impedancia de salida: 100Ω

• Rango de salida: 4 a 20 mA (a la alarma: 0 mA)

• Impedancia de carga: 300Ω o menos

 Entrada NPN sin contacto

   • Condiciones de entrada

     No válido: +8 a +v dc o abrir

     Válido: 0 a +1.2V DC

   • Impedancia de entrada: aprox. 10kΩ

  Entrada PNP sin contacto

    • Condiciones de entrada

     No válido: 0 a +0.6V DC o abierto

     Válido: +4 a +V DC

    • Impedancia de entrada: aprox. 10kΩ
