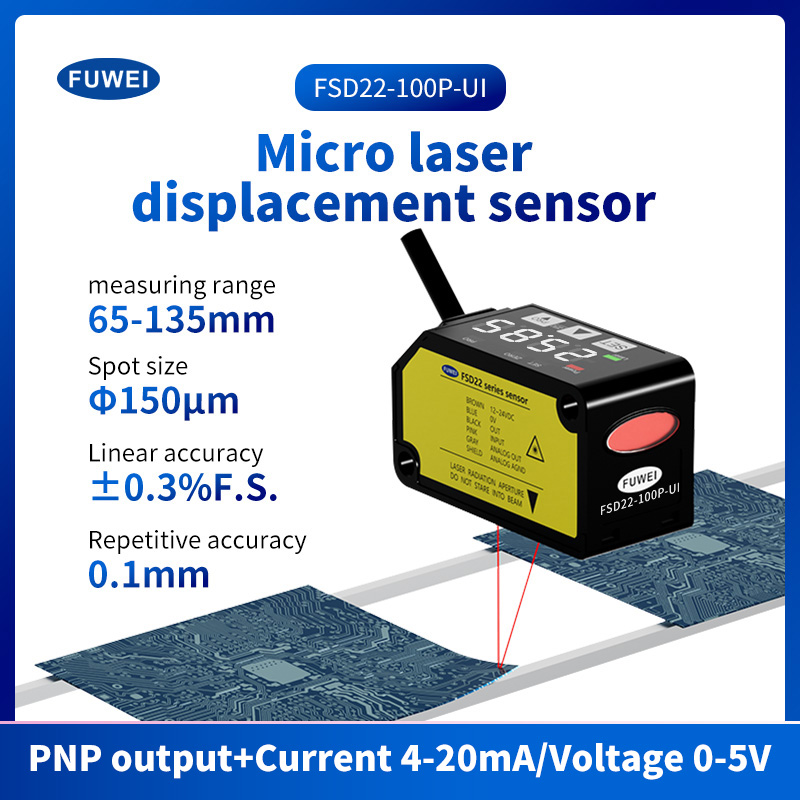

sensor de rango de desplazamiento láser pnp

Tipo CmosSensor de desplazamiento láser en miniatura

Detección estable de 10 um

Caracteristicas de producto:

Número de pieza: FSD22-100P-UI

Distancia del centro de medición: 100 mm

Rango de medición: ± 35 mm

Linealidad: ±0.3%F.S.

Diámetro del haz: ø120μm

Repetibilidad: 100 μm

Salida de control: PNP

Tensión de alimentación: 12 a 24 V CC ±10%

Salida de voltaje analógico: Rango de salida: 0 a +5 V (en alarma: +5,2 V)

Salida de corriente analógica: Rango de salida: 4 a 20 mA (en alarma: 0 mA)

Tiempo de respuesta: conmutable entre 1,5 ms / 5 ms / 10 ms

Protección: IP67

Temperatura ambiente: -10 a +45 °C (no se permite condensación ni formación de hielo), Almacenamiento: -20 a +60 °C

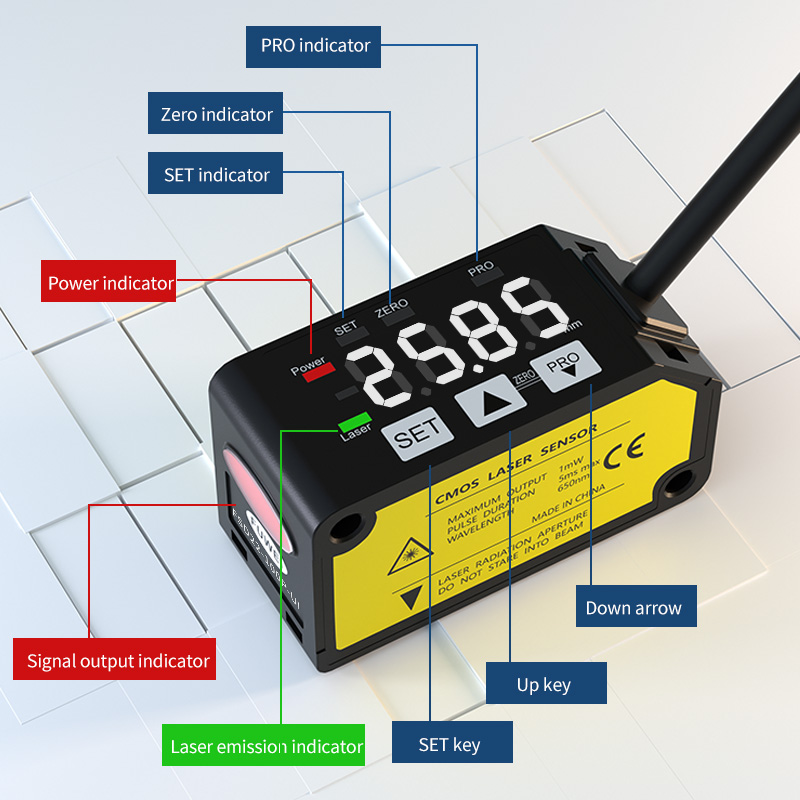

Introducción al panel:

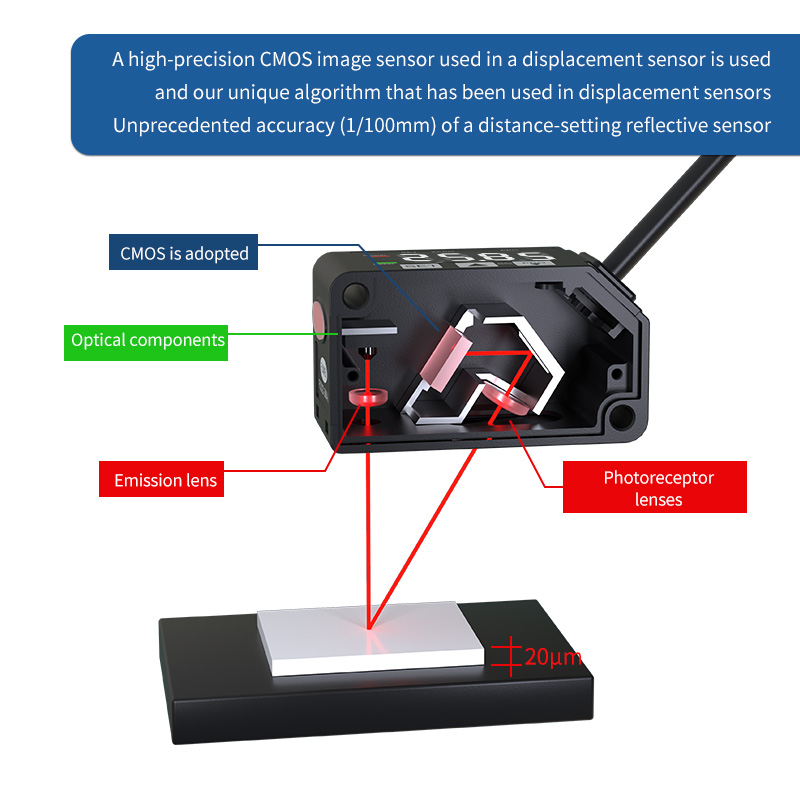

Se utilizan imágenes CMOS de alta precisiónAlgoritmo exclusivo del sensor

Se utiliza un sensor de imagen CMOS de alta precisión utilizado en un sensor de desplazamiento y nuestro algoritmo exclusivo que se ha utilizado en sensores de desplazamiento Precisión sin precedentes (1/100 mm) de un sensor reflectante de ajuste de distancia

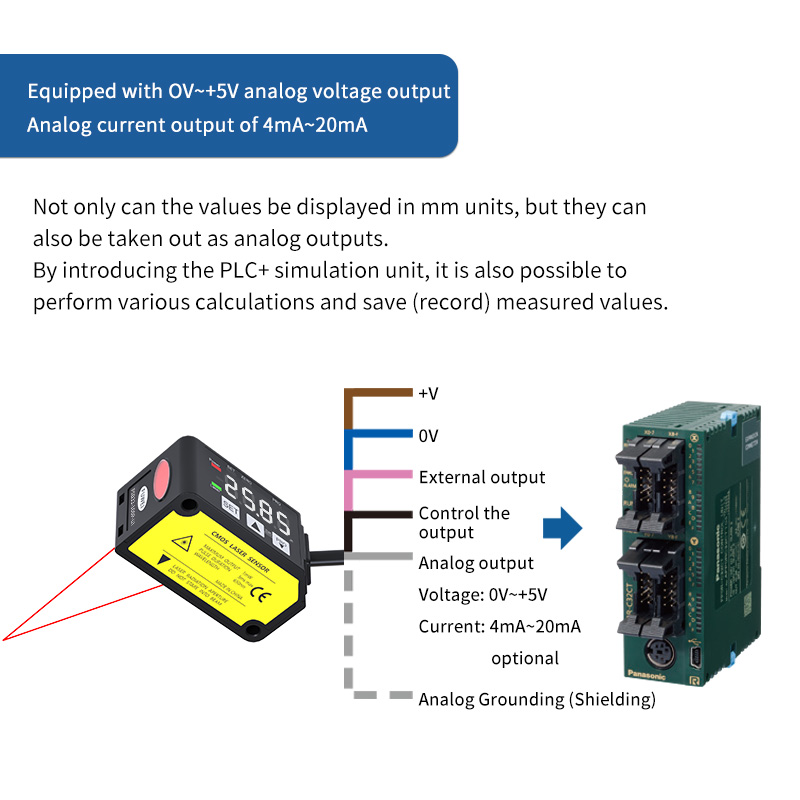

Equipado con salida de voltaje analógico OV~+5VSalida de corriente analógica de 4mA~20mA

Los valores no solo se pueden mostrar en unidades de mm, sino que también se pueden sacar como salidas analógicas. Al introducir la unidad de simulación PLC+, también es posible realizar varios cálculos y guardar (registrar) los valores medidos.

Función de puesta a cero

Esta es una función que le permite forzar la puesta a cero del valor medido. El punto cero se puede determinar arbitrariamente. Establezca la altura del objeto detectado en el valor base; se puede usar fácilmente al medir tolerancias o al medir diferencias de sección.

Equipado con convenientesFunción de configuración de conmutación

Cuando hay un objeto de detección en el lado del sensor, la detección se puede configurar de acuerdo con el valor de referencia del objeto de fondo. Es una función conveniente para detectar cambios en el tamaño de un objeto.

(Cuando se utiliza el objeto detectado como base)

Establezca el valor de referencia en el lado del objeto de fondo según el objeto detectado. Manténgase alejado del fondo. Tiempo de uso del cuerpo.

Aplicación de escena:

Detectar la deformación del sustrato.

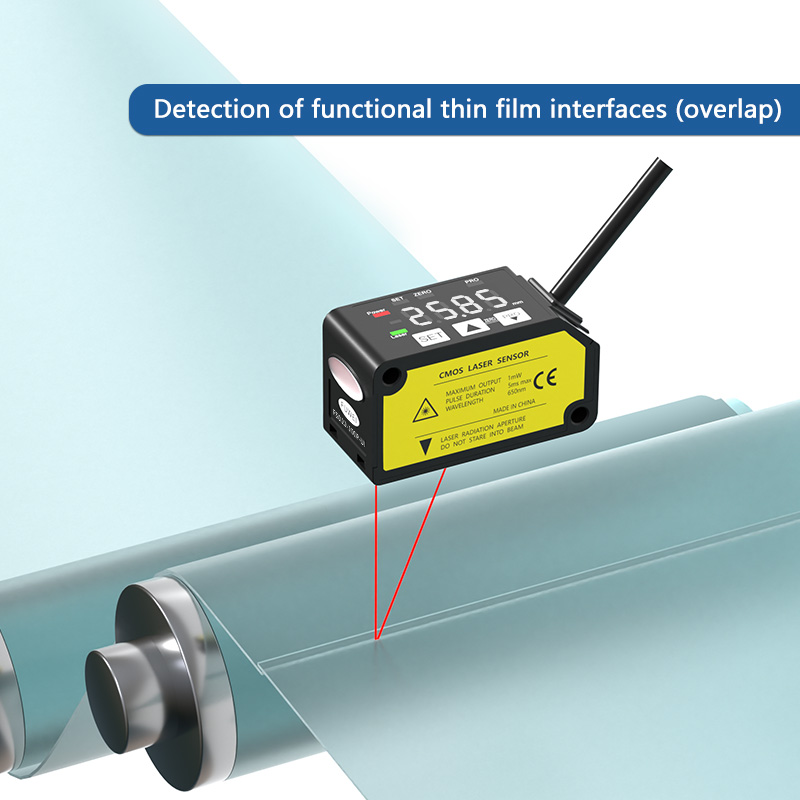

Detectar superposición de marcos principales

Juicio de la parte delantera y trasera de la carcasa de componentes electrónicos.

Detectar la presencia o ausencia de juntas

Dimensiones del cableado:

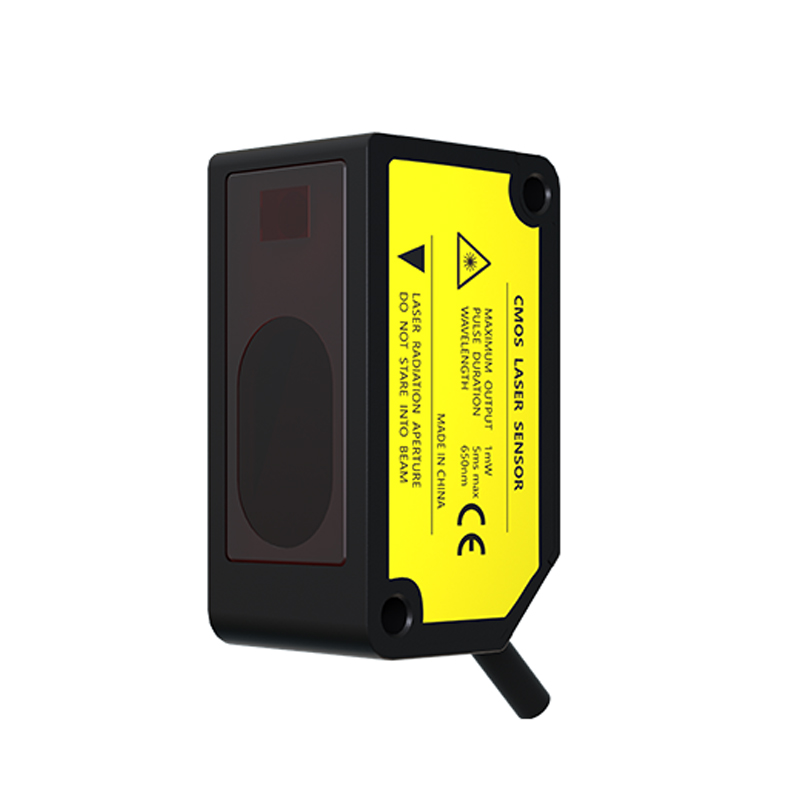

Escaparate de productos:

Especificaciones de parámetros:

Tamaño del producto:

conexión:
