¿El sensor de desplazamiento láser FSD26 reestera los estándares de inspección industrial con precisión a nivel de micras?

En el campo de la fabricación de precisión, un error de solo 0.1 milímetros puede hacer que un producto sea inutilizable, y los métodos de medición tradicionales a menudo no cumplen con los requisitos estrictos de la industria moderna. El recién lanzado de Fuwei Electronic TechnologySensor de desplazamiento láser FSD26Ofrece un avance revolucionario en la inspección industrial con su precisión lineal ultra alta de ± 0.1% F.S. y repetibilidad de hasta 2 μm.

Rendimiento excepcional, medición precisa sin puntos ciegos

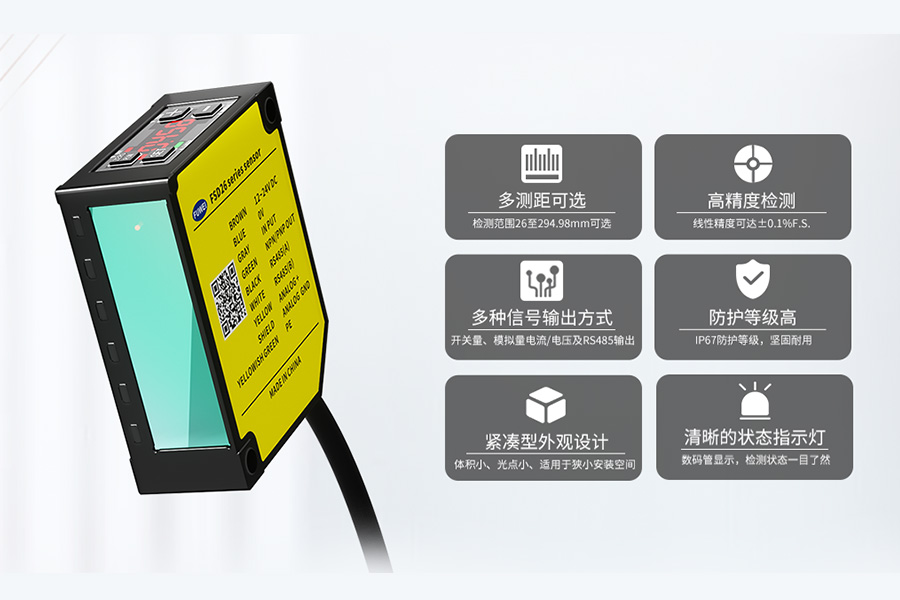

La serie FSD26 ofrece un amplio rango de medición de 26 milímetros a 294.98 milímetros, que cubre las necesidades de inspección de todo, desde pequeños componentes electrónicos hasta piezas mecánicas grandes. Su ventaja central radica en su gran precisión de medición: precisión lineal tan alta como ± 0.1% F.S. En el modelo FSD26-30-AR, la precisión lineal incluso alcanza ± 0.008 milímetros.

El sensor utiliza una fuente de luz láser roja de 655 nm con un diámetro de mancha tan pequeño como 80 × 180 μm (extremo cercano), combinado con una frecuencia de muestreo máxima de 3kHz, lo que permite una captura precisa de cambios de desplazamiento minuciosos en objetos de movimiento de alta velocidad. Ya sea para el monitoreo en tiempo real de las cantidades restantes del material de rollo o la medición precisa de la curl de sustrato, el FSD26 proporciona soporte de datos confiable.

Diseño compacto, sobresale en espacios confinados

En entornos industriales, el espacio de instalación a menudo es limitado. El FSD26 presenta un diseño compacto (60 × 50 × 22 mm) con un peso total de solo 120 gramos (incluidos los cables), lo que lo hace más liviano que los productos comparables. Su diseño miniaturizado permite una integración perfecta en espacios confinados como brazos robóticos y líneas de producción automatizadas.

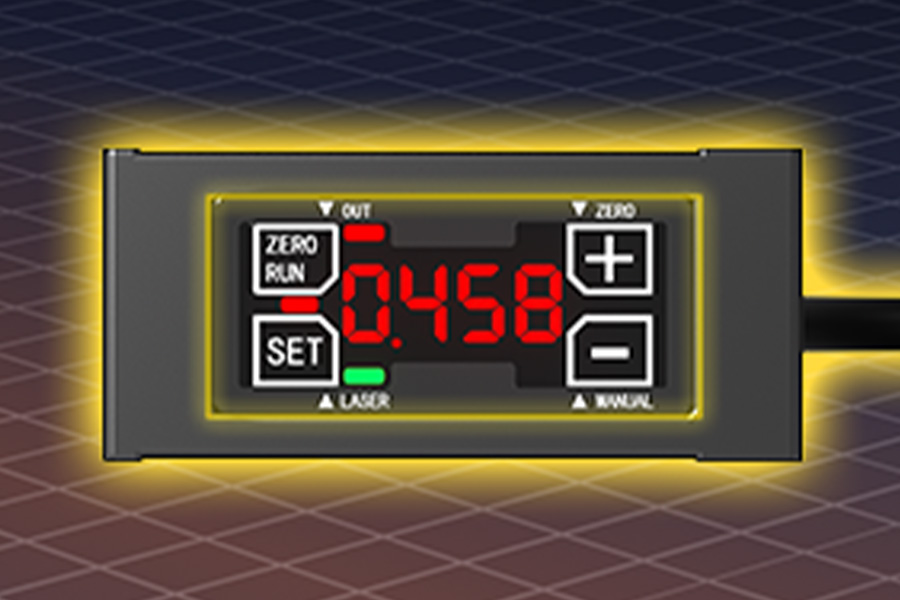

El diseño de punto de luz ultra pequeña en la parte delantera del sensor permite una medición precisa de objetivos pequeños, que funciona excepcionalmente bien en aplicaciones como detectar la profundidad de inserción de las columnas de la guía de precisión. La pantalla LED de cuatro dígitos combinada con cuatro botones permite configuraciones multifuncionales y simples, asegurando una operación intuitiva y conveniente.

Salida versátil, operación estable en entornos industriales

El FSD26 ofrece múltiples opciones de salida de señal para cumplir con diversos requisitos de aplicación industrial:

Salida de conmutación: NPN y PNP conmutable para acomodar diferentes requisitos de interfaz PLC

Salida analógica: corriente de 4-20 mA o voltaje de 0-10V seleccionable para adaptarse a varios sistemas de control

Comunicación digital: interfaz RS485 (compatible con el protocolo Modbus RTU) con capacidad de red direccionable para monitoreo de redes multisensor

En entornos industriales duros, el FSD26 presenta una clasificación de protección IP67, resistiendo efectivamente el polvo y la entrada de agua. Ha aprobado pruebas de vibración de 10-55Hz y pruebas de choque de 50 g, manteniendo un funcionamiento estable incluso en entornos de alta vibración, como la fabricación de automóviles y el procesamiento de metales.

Amplio rango de aplicaciones, detección inteligente versátil

En el campo de la automatización industrial, el FSD26 demuestra una fuerte adaptabilidad:

Monitoreo de la cantidad restante del material de la bobina: monitoreo en tiempo real de los cambios de diámetro de la bobina para lograr un control preciso de suministro de material

Detección de curls de sustrato: medición de alta precisión de la planitud del sustrato para garantizar la calidad del producto

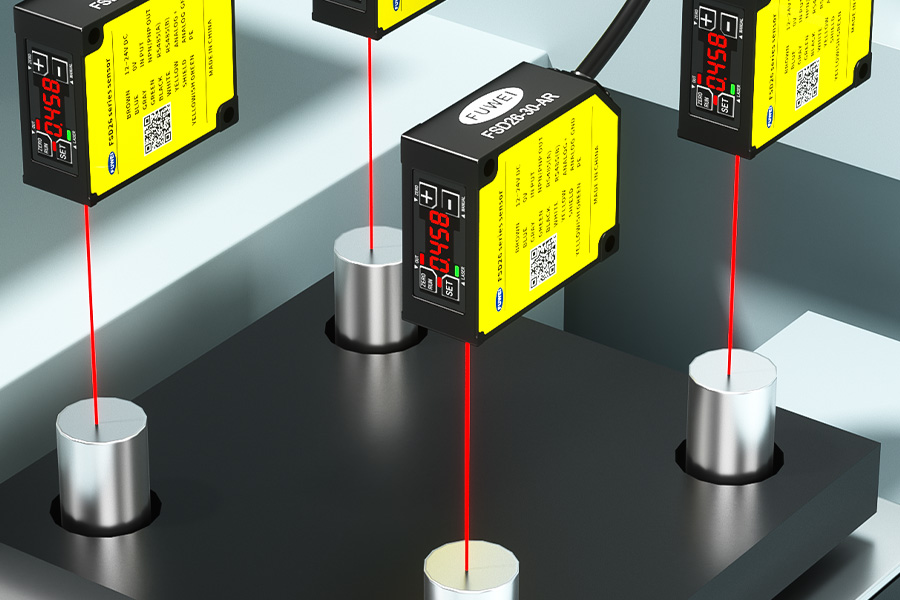

Medición de la profundidad de la guía después de la inserción: control de precisión a nivel de micrones para procesos de ensamblaje de precisión

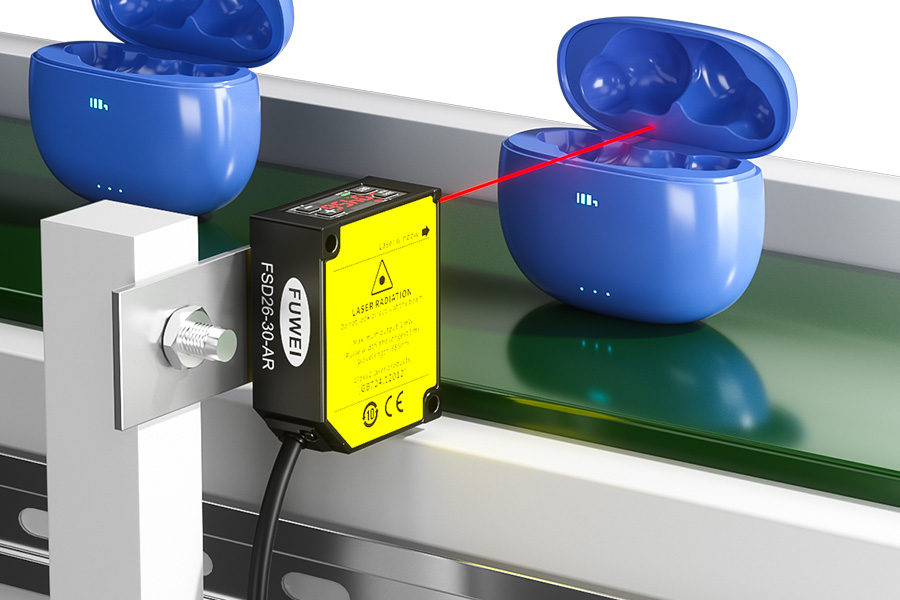

Detección de presencia del producto: identifica de manera confiable componentes extremadamente pequeños en las cintas transportadoras para evitar inspecciones perdidas

Para aplicaciones de medición de grosor, el FSD26 se puede usar en conjunto con otra unidad para lograr la detección de grosor sin contacto a través de la medición sincronizada. La clave es garantizar que las vigas de luz de ambos sensores sean coaxiales y seleccionen sensores láser con funcionalidad de sincronización para obtener resultados precisos de medición.

El ojo industrial orientado al futuro

El sensor de desplazamiento láser FSD26 de Fuwei Electronics redefine los estándares para la medición de desplazamiento industrial con su precisión a nivel de micras, diseño compacto y adaptabilidad ambiental robusta. Integra la óptica de precisión, el procesamiento de señales digitales y la tecnología de protección industrial para abordar los desafíos de equilibrar la precisión, el rango de medición y la adaptabilidad ambiental con la que luchan los sensores tradicionales.

A medida que avanza la era industrial 4.0, el FSD26 se convertirá en un componente de detección crítica para lograr una producción inteligente y flexible, proporcionando un soporte de datos preciso para la transformación y la actualización de la fabricación. En la búsqueda actual de la producción de "defecto cero", Fuwei Electronics ilumina el ojo inteligente del control de calidad industrial con tecnología láser precisa.
