Solución | CARGA GUIADA DE VISIÓN 3D PANEL INTERNO DE PUERTA

En la moderna industria de fabricación de automóviles, el proceso de alimentación de los paneles internos de la puerta es crucial para la eficiencia de producción y la calidad del producto.  Para mejorar el nivel de automatización de la línea de producción, reducir la intervención manual y garantizar la precisión y eficiencia de la alimentación, proponemos una solución de guiar visualmente la alimentación de los paneles internos de la puerta del automóvil.

Puntos de dolor del cliente:

Las piezas de trabajo estampadas tienen características como una amplia variedad de tipos, diferencias de gran tamaño y estructuras complejas.  Todavía hay problemas en la producción, como los requisitos de alta precisión, la rápida adición de modelos de vehículos y altos costos de mantenimiento de herramientas, lo que dificulta los métodos de comprensión y alimentación de trayectoria fija manual o robot para satisfacer las necesidades de producción reales de los automóviles.

La inteligencia de Fuwei, con su excelente fuerza tecnológica, ha ayudado con éxito a numerosas OEM automotrices y fábricas de componentes para lograr la automatización flexible.  Tomando una conocida fábrica de piezas automotrices grandes como ejemplo, la fábrica ha adoptado una solución innovadora proporcionada por Fuwei Intelligence en el proceso de alimentación del panel interno de la puerta del automóvil, integrando la IA, la visión 3D y la tecnología de robots industriales.  Desde la introducción de este plan y su implementación en la producción, la calidad de producción y la eficiencia de la línea de producción han mejorado significativamente.  Específicamente, la capacidad de producción de una sola línea ha logrado un crecimiento de más de dos veces, realmente al darse cuenta del objetivo de una producción totalmente automatizada.

Descripción general del proyecto

La empresa necesita procesar una gran cantidad de paneles internos de la puerta del automóvil todos los días, lo que implica procedimientos de procesamiento complejos.  En el método de producción original, los trabajadores fueron responsables de transportar los paneles internos desde el estante de material hasta el accesorio de soldadura de la sala láser, y después de completar la soldadura por láser, fueron transportados manualmente a la próxima estación de trabajo.  Sin embargo, con la creciente escala de producción, el modo de operación manual tradicional ha expuesto gradualmente limitaciones en calidad y eficiencia, lo que dificulta satisfacer las crecientes necesidades de producción de las empresas.

Lo más destacado del proyecto

01 La aplicación de la tecnología precisa de reconocimiento y comprensión ha mejorado significativamente la calidad de producción de los paneles internos de la puerta del automóvil

En este proyecto, utilizamos un sistema de visión 3D de alta precisión específicamente para tomar fotos de los orificios de pin de posicionamiento principal y auxiliar de precisión en el panel interno de la puerta del automóvil.  El sistema garantiza la precisión del proceso de agarre de PIN capturando información precisa sobre la posición del orificio del alfiler.  Debido al pequeño diámetro del agujero de alfiler y la presencia de reflexión en la superficie de la pieza de trabajo, esto impone demandas extremadamente altas sobre la capacidad de reconocimiento del sistema de visión 3D.

La aplicación de cámaras 3D puede capturar con precisión las características detalladas de pequeños orificios de pin de apertura en el panel interno de la puerta del automóvil, generar datos de puntos de puntos completos, precisos y detallados, y proporcionar una base de datos sólido para el procesamiento de automatización posterior.

El sistema de visión 3D inteligente de Fuwei puede guiar a los robots a comprender con precisión, evitando la deformación y el daño al panel interno de la puerta causado por la exprimción y el rasguño, y mejorando la calidad de producción del panel interno de la puerta.

02 Algana flexibilidad, ayudando a los clientes a reducir los costos y aumentar la eficiencia

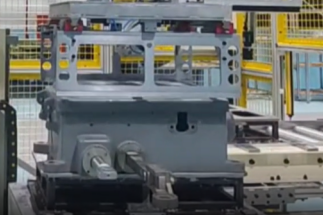

En el sitio del proyecto, debido a la existencia de cuatro tipos diferentes de paneles internos de la puerta en el mismo lote, incluida la puerta delantera izquierda, la puerta delantera derecha, la puerta central izquierda y la puerta central derecha, cada tipo de panel interno se almacena en un estante específico.  Debido a las diferencias en las posiciones de estos diferentes tipos de agujeros de pin de placa interna, plantea los desafíos correspondientes para la adaptabilidad y flexibilidad de nuestro sistema de visión 3D.  Nuestro sistema de visión 3D debe poder reconocer con precisión las características de los diferentes paneles internos y ajustar de manera flexible los parámetros de reconocimiento para garantizar la captura precisa de la información de posición del orificio del alfiler para varios tipos de paneles internos.

03eficiente y estable, logrando mejor la integración perfecta durante todo el proceso de producción

La planificación y el diseño de los talleres de producción de automóviles no solo deben considerar varios aspectos, como la garantía de precisión, la eficiencia de producción y la logística de distribución, sino que también deben tener en cuenta las condiciones existentes, como el entorno de fábrica y el diseño de la estación de trabajo.  Al realizar una producción eficiente y estable, y una mejor conexión de varios procesos de producción también son problemas de particular preocupación para los fabricantes de automóviles.  El sistema de visión 3D de Fuwei Intelligent tiene las siguientes ventajas:

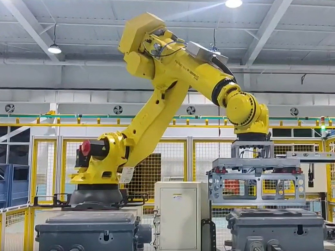

El sistema de visión 3D localiza con precisión dos agujeros de pin, guiando efectivamente al robot a comprender y mejorar significativamente la eficiencia operativa de la línea de producción.  Además, el algoritmo de planificación de colisiones inteligente de Fuwei Intelligent desarrolló independientemente la ruta de movimiento del robot óptimo y el ángulo de entrada, evitando efectivamente las colisiones que pueden ser causadas por la interferencia del bastidor de materiales, evitando la deformación de la placa interna y aún más la estabilidad del proceso de producción y la calidad del producto.

Los productos de visión 3D de Fuwei Intelligent tienen una excelente adaptabilidad ambiental y pueden lograr imágenes de alta calidad de varios objetos incluso bajo interferencia de luz ambiental compleja y cambiante.  Al mismo tiempo, puede mantener una operación estable a largo plazo en entornos duros como polvo, vibración, humedad, interferencia electromagnética y alta temperatura, proporcionando un soporte técnico confiable para la producción automatizada en la industria de fabricación de automóviles.

El sistema de visión 3D inteligente Fuwei puede guiar a los robots a comprender con precisión, con muchas ventajas, como alta eficiencia de producción, alta estabilidad y adaptación rápida a los cambios de productos. Puede cumplir efectivamente los requisitos de muchas compañías automotrices para alta eficiencia, alto QUS
