Análisis de diseño de núcleo técnico y anti-interferencia de sensores fotoeléctricos de supresión de fondo de la serie FGYD18

Resumen: Este documento profundiza en los principios de trabajo de los sensores fotoeléctricos de supresión de fondo FGYD18 de Fuwei Electronics. Se centra en cómo la lente de filtro recubierta, los circuitos de protección de múltiples capas y el algoritmo de supresión de fondo funcionan en concierto para lograr una detección estable, confiable y de alta precisión, proporcionando garantía de detección de núcleo para los sistemas de automatización industrial.

En la automatización industrial, la estabilidad del sensor y la precisión determinan directamente el rendimiento del sistema. Con su diseño excepcional, los sensores fotoeléctricos de supresión de la serie FGYD18 de Fuwei Electronics se han convertido en la opción preferida para numerosas aplicaciones de alta gama. Este documento proporciona un análisis en profundidad de su núcleo técnico subyacente.

I. Principio de supresión de fondo y detección de color independiente

Los sensores reflectantes convencionales son altamente susceptibles a las variaciones de distancia de detección influenciadas por el color y el material objetivo, particularmente experimentando una fuerte descomposición de la distancia al detectar objetos oscuros. La serie FGYD18 emplea tecnología de supresión de fondo. Utilizando componentes ópticos internos y principios de triangulación especializados, no solo recibe la intensidad de la luz reflejada. En cambio, calcula la posición del punto de luz para determinar la presencia de un objeto. Esto le permite ignorar efectivamente la interferencia de fondo y bloquear con precisión el enfoque de detección a una distancia preestablecida. En consecuencia, logra distancias de detección casi consistentes para los objetos de color negro, blanco u otros, mejorando significativamente la confiabilidad y la consistencia de la detección.

II. Lente de filtro recubierto y diseño anti-interferencia mejorado

Los entornos industriales están plagados de fuentes de interferencia como la luz ambiental y el ruido electromagnético. La serie FGYD18 incorpora una lente de filtro recubierta en su parte delantera óptica. Hecho a partir de material de cuarzo con excelente estabilidad térmica, esta lente filtra efectivamente la luz que interfiere más allá del espectro visible, como la luz infrarroja, al tiempo que permite que pasen solo las longitudes de onda específicas de la fuente de luz del sensor. Esto reduce significativamente la interferencia de la luz ambiental, asegurando la pureza y la precisión de la señal. Combinado con un diseño de circuito interno optimizado, ofrece resistencia de interferencia electromagnética (EMI) excepcional, manteniendo un funcionamiento estable incluso cerca de equipos de alta interferencia como convertidores de frecuencia y motors.

Iii. Diseño integral de protección eléctrica y estabilidad

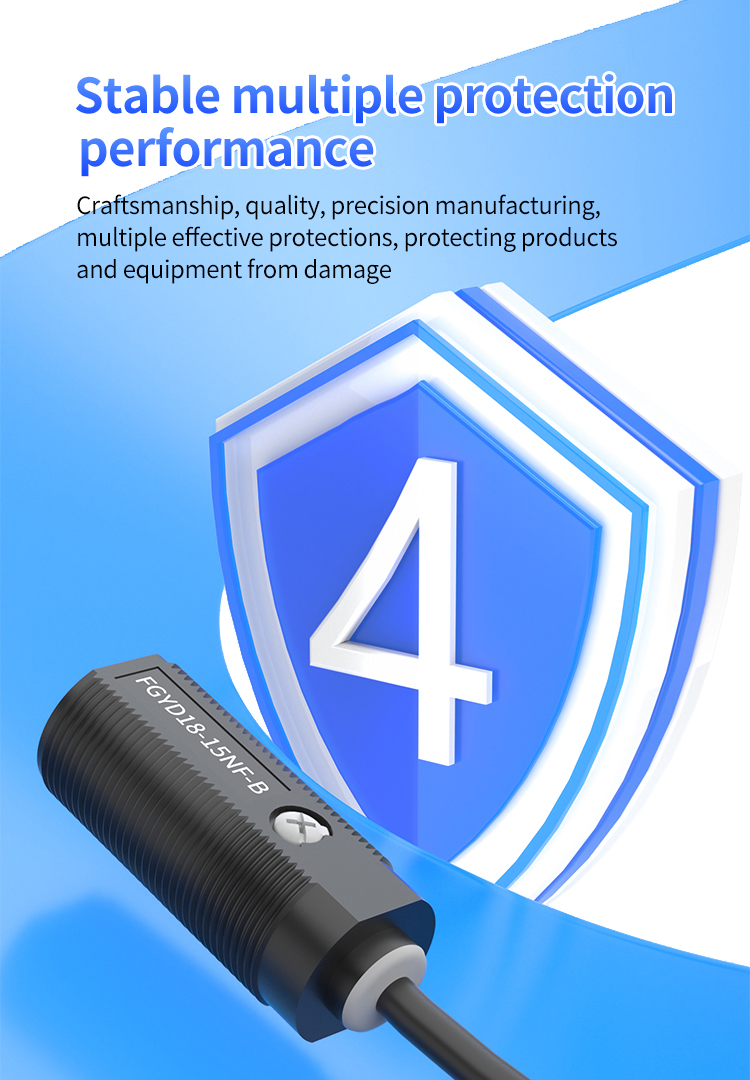

Para garantizar la supervivencia en las redes de energía industrial complejas, esta serie de sensores fotoeléctricos de alta precisión incorpora múltiples mecanismos de protección incorporados:

Protección de cortocircuito y sobrecarga: al detectar circuitos cortos inesperados o cargas excesivas en los terminales de salida, el circuito de protección se activa instantáneamente para cortar la salida, evitando el daño al sensor y dispositivos conectados aguas abajo (por ejemplo, puntos de entrada PLC).

Protección de polaridad inversa: resistir una conexión de polaridad de la fuente de alimentación incorrecta sin daños, evitando las fallas y las pérdidas causadas por errores de cableado.

Rango de voltaje de entrada de 12-24V de ancho: compatible con voltajes estándar de la fuente de alimentación industrial de CC, asegurando una adaptabilidad robusta sin preocupaciones sobre las fluctuaciones de voltaje.

La serie FGYD18 es más que un interruptor simple: es una solución altamente confiable que integra el diseño óptico avanzado, la electrónica de precisión y la protección resistente. Sus capacidades de detección fotoeléctrica de alta precisión provienen de una atención meticulosa a cada detalle técnico. Para los ingenieros que buscan la producción de errores cero y la alta confiabilidad del equipo, elegir el FGYD18 significa seleccionar una "base de percepción" sólida y confiable para su sistema de automatización.
