Características de rendimiento:
El tamaño revolucionario ultra pequeña se adapta a una variedad de entornos de instalación;
Controlador incorporado con pantalla de 4 dígitos ；
Alto rendimiento comparable a la gama alta ；
Repetibilidad: 1 μm ；
El peso más pequeño y ligero de la industria; y
Montaje/desmontaje más fácil en el equipo; y
Alcicava de aluminio liviano con fundición.
Suprime efectivamente los errores de medición debido al desplazamiento de montaje y la temperatura.
Presupuesto
| Modelo |
Cable -basado |
RS-485 Correspondencia |
|
|
|
FSD23-150-RS485 |
|
M12 Enchufar- bolle |
CurrentOutput analógico |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Salida de voltaje analógico |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| Correspondencia de RS-485 |

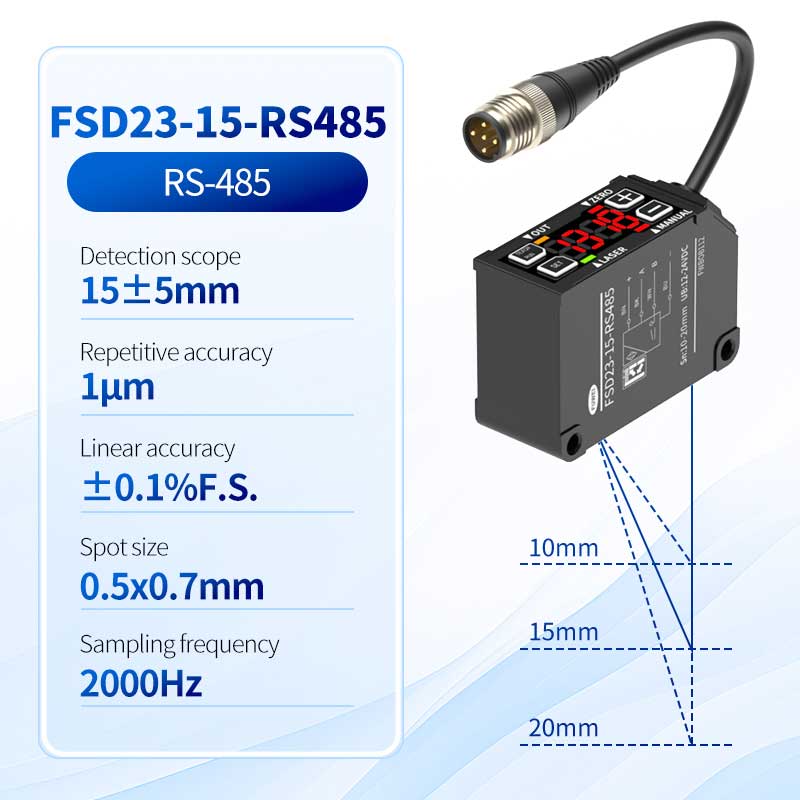

FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Distancia de detección (posición central) |
15 mm | 35 mm | 100 mm | 150 mm | ||
| Rango de detección |
± 5 mm |
± 15 mm |
± 50 mm |
± 100 mm |
||
| Escala completa (F.S.) |
10 mm |
30 mm |
100 mm |
200 mm |
||
| fuente de luz |
mediana*longitud de onda |
Láser de diodo rojo |
Longitud de onda: 655 mm |
|||
| Potencia de salida máxima |
390 μW |
LMW |
||||
| Clase láser | ICE/JIS |
Clase 1 |
Clase 2 |
|||
| FDA |
Clase L |
Clase LL |
||||
| Tamaño de mancha ※ 2 |
0.5*0.7 mm |
0.45*0.8 mm |
0.6*0.7 mm |
0.50*0.55 mm |
||
| Precisión lineal |
0.1% F.S. |
|||||
| Repetibilidad ※ 3 |
1 mm |
6 μm |
20 mm |
60 mm |
||
| Ciclo de adopción |
500 μs/1000 μs/4000μs/auto |
|||||
| Temperatura DriftCaracterística (valor de referencia) |
± 0.02%F.S./° C |
0.05%F.S./C |
0.08%F.S./° C |
|||
| luz |
Indicador de trabajo láser (verde)/indicador de configuración cero (rojo)/indicador de salida de conmutación (naranja)/indicador de modo (rojo) |
|||||
| Función de entrada externa |
Modelos RS485 como Láser OFF, Enseñanza Remota, Hold de muestra, Disparador de pulso único y el reinicio cero no tiene funciones de entrada externas |
|||||
| Salida analógica |
Tipo de corriente analógica |
La salida es de 4 ~ 20 mA, y la resistencia de carga permitida es de 3000 o menos |
||||
| Tipo de voltaje analógico |
La salida es 0 ~ 10v, y la impedancia de salida es de 100Ω |
|||||
| Salida de salida ※ 5 |
Salida de colección abierta (NPN/PNP conmutable) Máx 100mA/DC30Vresidual Voltagel.8V |
|||||
| Voltaje de suministro |
Corriente analógica/-485 Tipo de comunicación: DC12-24V+10%; Tipo de Voltaje Analog: DC18-24V ± 10% |
|||||
| Consumo actual ※ 4 |
700 mA o menos |
|||||
| Conectores conectables |
Conector M12 de 5 pines (con cable de 300 mm) |
|||||
