Características de rendimiento:
El tamaño revolucionario ultra pequeña se adapta a una variedad de entornos de instalación;
Controlador incorporado con pantalla digital de 4 dígitos
Alto rendimiento comparable al extremo superior.
Repetibilidad: 1 μm
El peso más pequeño y ligero de la industria; y
Montaje/desmontaje más fácil en el equipo; y
Alcicava de aluminio liviano con fundición.
Suprime efectivamente los errores de medición debido al desplazamiento de montaje y la temperatura.
Presupuesto
| Modelo |
Cable basado |
RS-485CORESPO-NDENCE |
|
|
|
FSD23-150-RS485 |
|
M12 Enchufar- bolle |
CurrentOutput analógico |

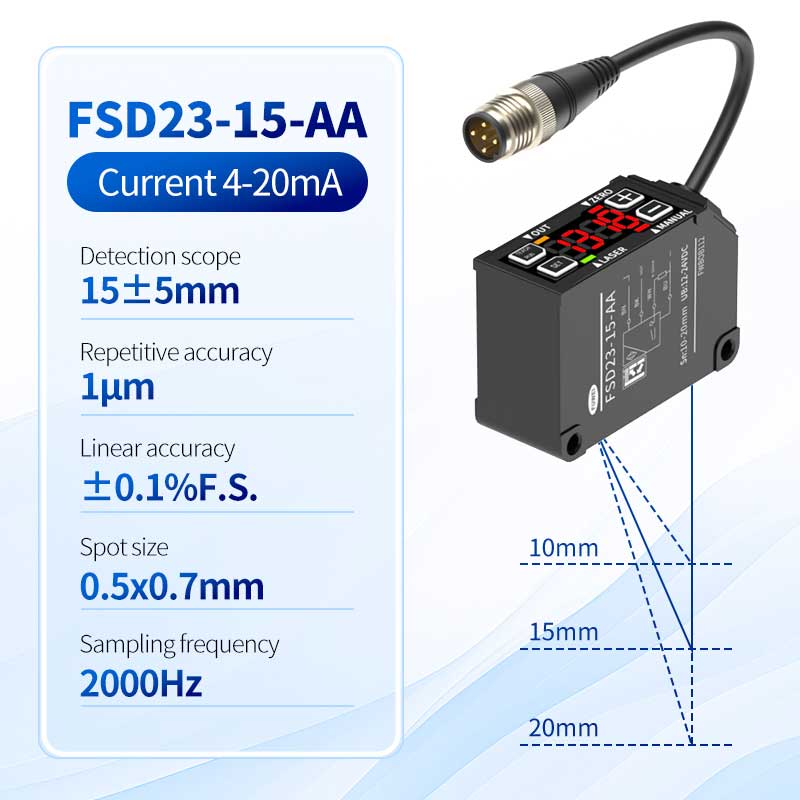

FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
Voltaje analógico producción |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485CORESPO-NDENCE |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Distancia de detección (posición central) |
15 mm |
35 mm |
100 mm |
150 mm |
||
| Rango de detección |
± 5 mm |
± 15 mm |
50 mm |
100 mm |
||
| Escala completa (F.S.) |
10 mm |
30 mm |
100 mm |
200 mm |
||
| fuente de luz |
mediana*longitud de onda |
Láser de diodo rojo |
|
Longitud de onda: 655 mm |
|
|
| Potencia de salida máxima |
390 μW |
|
1WW |
|
||
| Clase láser |
ICE/JIS |
Clase 1 |
|
Clase 2 |
|
|
| FDA |
Clase L |
|
Clase LL |
|
||
| Tamaño de mancha ※ 2 |
0.45*0.8 mm |
0.6*0.7 mm |
0.50*0.55 mm |
|||
| Precisión lineal |
0.1% F.S. |
|
|
0.5% F.S. |
||
| Repetibilidad ※ 3 |
1um |
6 μm |
20um |
60 mm |
||
| Ciclo de adopción |
500 μs/1000 μs/4000μs/auto |
|
|
|
|
|
|
Deriva de temperatura Características (valor de referencia) |
0.02%F.S./° C |
0.05%F.S./° C |
|
0.08%F.S./° C |
||
| Luz |
Indicador de trabajo láser (verde) /indicador de configuración cero (rojo) /indicador de salida de conmutación (Orange) /Indicador de modo (rojo) |
|||||
| Función de entrada externa |
Modelos RS485 como Láser OFF, Enseñanza Remota, Hold de muestra, Disparador de pulso único y el reinicio cero no tiene funciones de entrada externas |
|||||
| Salida analógica |
Tipo de corriente analógica |
La salida es de 4 ~ 20 mA, y la resistencia de carga permitida es de 300Ω o menos |
||||
| Tipo de voltaje analógico |
La salida es 0 ~ 10v, y la impedancia de salida es de 100Ω |
|||||
| Salida de salida ※ 5 |
Abra la salida del colector (NPN/PNP conmutable) Máx 100mA/DC30Vresidual Voltaje1.8V |
|||||
| Voltaje de suministro |
Corriente analógica/-485 Tipo de comunicación: DC12-24V+10%; Tipo de voltaje analógico: DC18-24V ± 10% |
|||||
| Consumo actual ※ 4 |
700 mA o menos |
|||||
| Conectores conectables |
Conector M12 de 5 pines (con cable de 300 mm) |
|||||
| Circuitos de protección |
Protección de conexión inversa, protección contra sobrecorriente |
|||||
| Parámetros ambientales |
Grado de protección |
IP67 (incluido el conector de cable) |
||||
| Use la temperatura ambiente/humedad |
-10 ~ 50/35-85%HR (sin condensación/glaseado) |
|||||
| Iluminación ambiental |
Luz solar: 20,000 lxor/incandescente: 3.000 lx o menos10 |
|||||
| Resistencia a la vibración |
10 ~ 55Hz de doble amplitud 1.5 mm x, y, z direcciones durante 2 horas cada una |
|||||
| Resistencia al impacto |
500 m/s² (aproximadamente 50 g) 3 veces en cada una de las direcciones X, Y y Z |
|||||
| Material |
|
|
Carcasa: Tablero de lente de aluminio con fundición a troquel: PPSU Pantalla: Cable de mascota: PVC resistente al aceite |
|||
| peso |
|
|
Aproximadamente 60 g (incluido el cable) |
|||
