Características de rendimiento:
Tamaño pequeño, pequeño punto de luz;

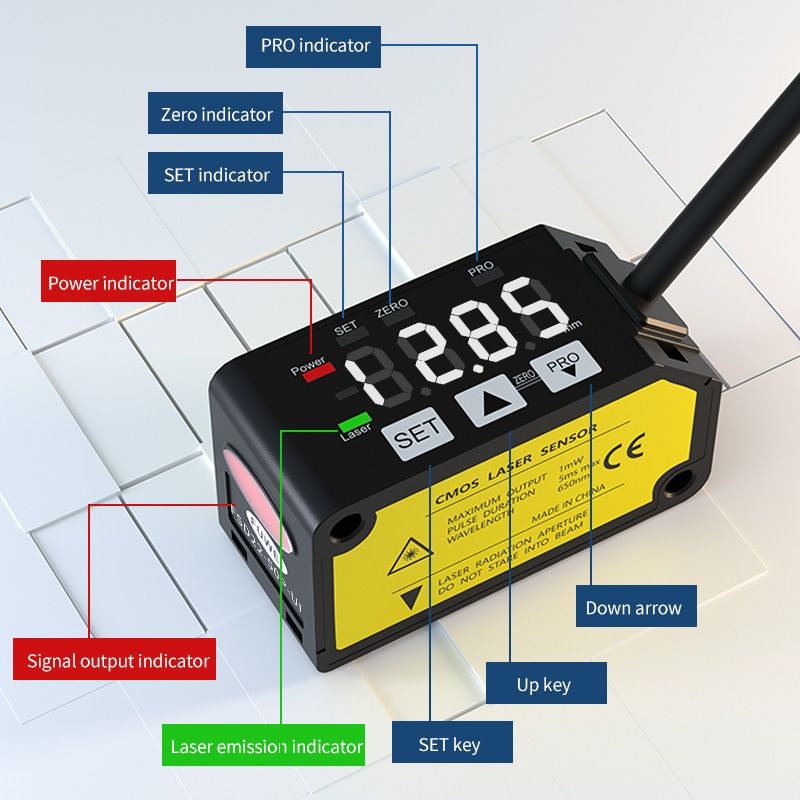

Alta precisión de detección, ultra alto rentable; Al mismo tiempo, con la conmutación y la salida dual analógica; Se puede aplicar una variedad de función de modo de detección a más aplicaciones que el diseño superior tiene un indicador de salida grande, más intuitivo: pantalla de tubo digital blanco claro y brillante, más de alta gama: tecla de membrana, fácil de configurar la operación es conveniente; Concha de aleación de aluminio, resistente y duradera.
Especificaciones de parámetros:
| Tipo |
Medición Centro de 30 mm de tipo |
Medición Centro de 50 mm de tipo |
Medición Centro de 100 mm de tipo |
Medición Centro de 200 mm tipo |
Medición Centro de 400 mm de tipo |
|
| Salida analógica+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Salida analógica+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Distancia central de medición |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Rango de medición |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Diámetro del haz (nota 3) |
Aprox. Ø50 μm |
Aprox. Ø70 μm |
Aprox. Ø120 μm |
Aprox. Ø300 μm |
Aprox. Ø500 μm |
|
| Repetibilidad |
10 mm |
30 mm |
100 mm |
200 mm |
300 μm (distancia de medición de 200 a 400 mm) 800 μm (distancia de medición 400 a 600 mm) |
|
| Linealidad |
± 0.3%F.S. |
± 0.3%F.S. |
± 0.3%F.S. (Distancia de medición de 200 a 400 mm) ± 0.4%F.S. (Distancia de medición de 400 a 600 mm) |
|||
| Característica de temperatura |
0.03%F.S./° C |
|||||
| Fuente de luz |
Red Semiconductor Laser Clase 2 [JIS / IEC / GB / FDA (Nota 2)] Max. Salida: 1MW, Longitud de onda de pico de emisión: 655 nm |
|||||
| Voltaje de suministro |
12 a 24V DC ± 10%, Ripple P-P 10% o menos |
|||||
| Consumo de energía |
40 mA o menos (a 24 V de voltaje de suministro de CC), 65 mA o menos (a voltaje de suministro de 12 V CC) |
|||||
| Salida de control |
NPN Transistor de colector abierto • Corriente máxima del sumidero: 50 mA • Voltaje aplicado: 30 V DC o menos (Entre la salida de control a 0V) • Voltaje residual: 1.5V o menos (A 50 mA de corriente de sumidero) • Corriente de fuga: 0.1 mA o menos |
Transistor de colector abierto PNP • Corriente de origen máximo: 50 mA • Voltaje aplicado: 30 V DC o menos (Entre la salida de control a +v) • Voltaje residual: 1.5V o menos (A 50 mA Corriente de origen) • Corriente de fuga: 0.1 mA o menos |
||||
| Conmutable ya sea ligero u oscuro |
||||||
| Incorporated (tipo de reinicio automático) |
||||||

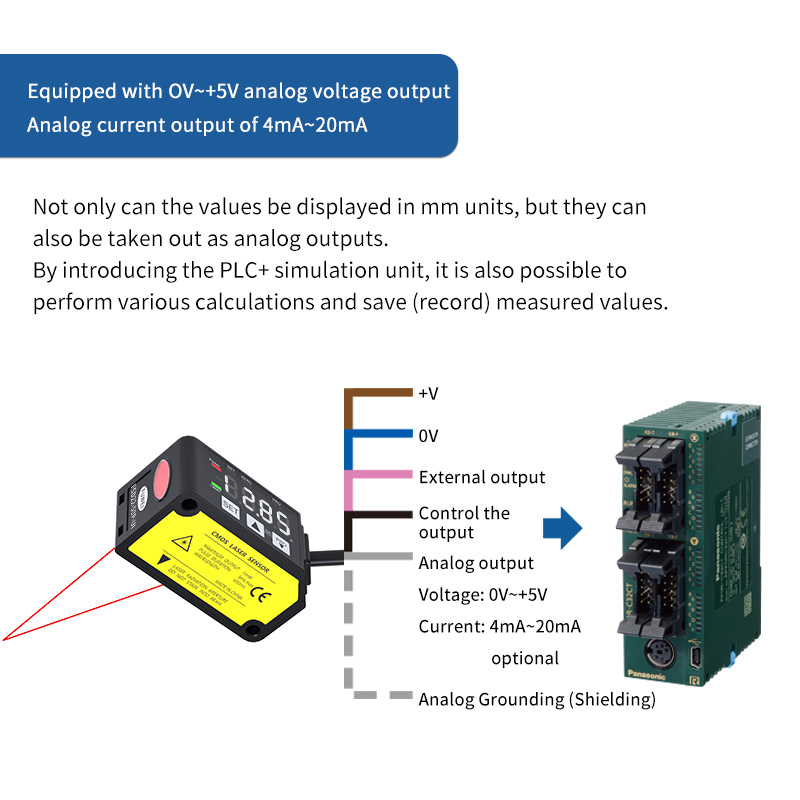

| Salida analógica |
Salida de voltaje analógico |
• Rango de salida: 0 a +5V (a alarma: +5.2V) • Impedancia de salida: 100Ω |
||||
| Salida de corriente analógica |
• Rango de salida: 4 a 20 mA (a la alarma: 0 mA) • Impedancia de carga: 300Ω o menos |
|||||
| Tiempo de respuesta |
Conmutable entre 1.5ms / 5ms / 10ms |
|||||
| Entrada externa |
Entrada NPN sin contacto • Condiciones de entrada No válido: +8 a +v dc o abrir Válido: 0 a +1.2V DC • Impedancia de entrada: aprox. 10kΩ |
Entrada PNP sin contacto • Condiciones de entrada No válido: 0 a +0.6V DC o abierto Válido: +4 a +V DC • Impedancia de entrada: aprox. 10kΩ |
||||
| Protección |
IP67 (IEC) |
|||||
| Grado de contaminación |
2 |
|||||
| Temperatura ambiente |
-10 a +45 ° C (no se permite la condensación de rocío ni la formación de hielo), Almacenamiento: -20 a +60 ° C |
|||||
| Humedad ambiental |
35 a 85% HR, almacenamiento: 35 a 85% HR |
|||||
| Iluminancia ambiental |
Lámpara incandescente: Iluminancia de superficie de aceptación 3.000ℓX o menos |
|||||
| Altitud operativa |
2,000m o menos |
|||||
| Cable |
Cable compuesto de 5 núcleos de 0.2 mm2, 2 m de largo |
|||||
| Material |
Recinto: fundición de aluminio, cubierta frontal: acrílico |
|||||
| Peso |
aprox. 85g (incluido el cable) |
|||||
| Estándar aplicable |
Cumplimiento de la Directiva EMC, Estándar de la FDA, Reconocimiento de UL |
|||||
| Notas: |
|
|
|
|
|
|
| 1) Voltaje de suministro: 24 V CC, temperatura ambiente: +20 ° C, tiempo de respuesta: 10 ms y valor de salida analógica de la distancia central de medición se utilizan para condiciones de medición no especificadas. El sujeto es la cerámica blanca. |
||||||
| 2) Esto se basa en el estándar de la FDA, de acuerdo con el aviso de láser No. 50 del estándar de la FDA. |
||||||
| 3) Este es el tamaño en la distancia central de medición. Estos valores se definieron usando 1/E2 (aproximadamente 13.5%) de la intensidad de la luz central. Debido a la luz de fuga fuera del área especificada, la reflectancia alrededor del punto de detección puede ser mayor que en el punto y esto puede afectar el valor de medición. |
||||||
