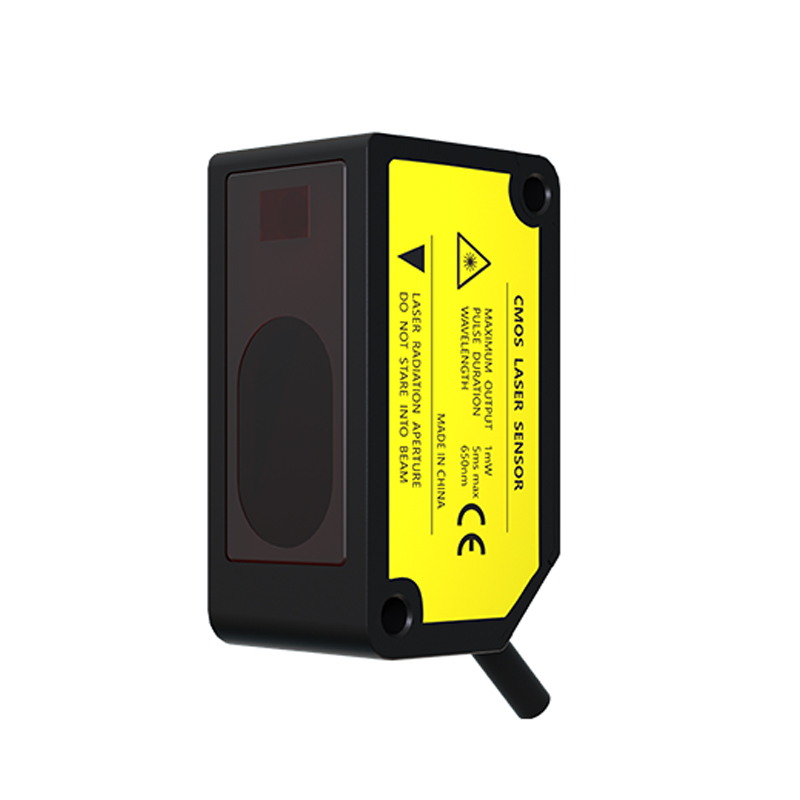

Sensor de medición de distancia láser

Model:FSD22-400P-UI

Número de pieza: FSD22-400P-UI Distancia central de medición: 400 mm Rango de medición: ± 200 mm Repetibilidad: 300 μm (distancia de medición 200 a 400 mm) 800 μm (distancia de medición 400 a 600 mm) Linealidad: ± 0.3%F.S. (Distancia de medición de 200 a 400 mm) ± 0.4%F.S. (Distancia de medición de 400 a 600 mm) Diámetro del haz: aprox. Ø500 μm Salida de control: PNP Voltaje de suministro: 12 a 24V DC ± 10%, Ripple P-P 10% o menos Salida de voltaje analógico: Rango de salida: 0 a +5V (a alarma: +5.2V) Salida de corriente analógica: Rango de salida: 4 a 20 mA (a alarma: 0 mA) Tiempo de respuesta: conmutable entre 1.5ms / 5ms / 10ms Protección: IP67 Temperatura ambiente: -10 a +45 ° C (no se permite la condensación de rocío ni la formación de hielo), Almacenamiento: -20 a +60 ° C Cable: cable compuesto de 5 núcleos de 0.2 mm2, 2 m de largo

Enviar Consulta Descargar PDF

Descripción del Producto

Características del producto:

Número de pieza: FSD22-400P-UI

Distancia central de medición: 400 mm

Rango de medición: ± 200 mm

Repetibilidad: 300 μm (distancia de medición 200 a 400 mm)

800 μm (distancia de medición 400 a 600 mm)

Linealidad: ± 0.3%F.S. (Distancia de medición de 200 a 400 mm)

± 0.4%F.S. (Distancia de medición de 400 a 600 mm)

Diámetro del haz: aprox. Ø500 μm

Salida de control: PNP

Voltaje de suministro: 12 a 24V DC ± 10%, Ripple P-P 10% o menos

Salida de voltaje analógico: Rango de salida: 0 a +5V (a alarma: +5.2V)

Salida de corriente analógica: Rango de salida: 4 a 20 mA (a alarma: 0 mA)

Tiempo de respuesta: conmutable entre 1.5ms / 5ms / 10ms

Protección: IP67

Temperatura ambiente: -10 a +45 ° C (no se permite la condensación de rocío ni la formación de hielo), Almacenamiento: -20 a +60 ° C

Cable: cable compuesto de 5 núcleos de 0.2 mm2, 2 m de largo

Especificaciones de parámetros:

Tipo	Medición Centro de 30 mm de tipo	Medición Centro de 50 mm de tipo	Medición Centro de 100 mm de tipo	Medición Centro de 200 mm tipo	Medición Centro de 400 mm de tipo
Salida analógica+NPN	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Salida analógica+PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Distancia central de medición	30 mm	50 mm	100 mm	200 mm	400 mm
Rango de medición	± 5 mm	± 15 mm	± 35 mm	± 80 mm	± 200 mm
Diámetro del haz (nota 3)	Aprox. Ø50 μm	Aprox. Ø70 μm	Aprox. Ø120 μm	Aprox. Ø300 μm	Aprox. Ø500 μm
Repetibilidad	10 mm	30 mm	100 mm	200 mm	300 μm (distancia de medición de 200 a 400 mm) 800 μm (distancia de medición 400 a 600 mm)
Linealidad	± 0.3%F.S.			± 0.3%F.S.	± 0.3%F.S. (Distancia de medición de 200 a 400 mm) ± 0.4%F.S. (Distancia de medición de 400 a 600 mm)
Característica de temperatura	0.03%F.S./° C
Fuente de luz	Red Semiconductor Laser Clase 2 [JIS / IEC / GB / FDA (Nota 2)] Max. Salida: 1MW, Longitud de onda de pico de emisión: 655 nm
Voltaje de suministro	12 a 24V DC ± 10%, Ripple P-P 10% o menos
Consumo de energía	40 mA o menos (a 24 V de voltaje de suministro de CC), 65 mA o menos (a voltaje de suministro de 12 V CC)
Salida de control	NPN Transistor de colector abierto • Corriente máxima del sumidero: 50 mA • Voltaje aplicado: 30 V DC o menos (Entre la salida de control a 0V) • Voltaje residual: 1.5V o menos (A 50 mA de corriente de sumidero) • Corriente de fuga: 0.1 mA o menos			Transistor de colector abierto PNP • Corriente de origen máximo: 50 mA • Voltaje aplicado: 30 V DC o menos (Entre la salida de control a +v) • Voltaje residual: 1.5V o menos (A 50 mA Corriente de origen) • Corriente de fuga: 0.1 mA o menos
	Conmutable ya sea ligero u oscuro
	Incorporated (tipo de reinicio automático)

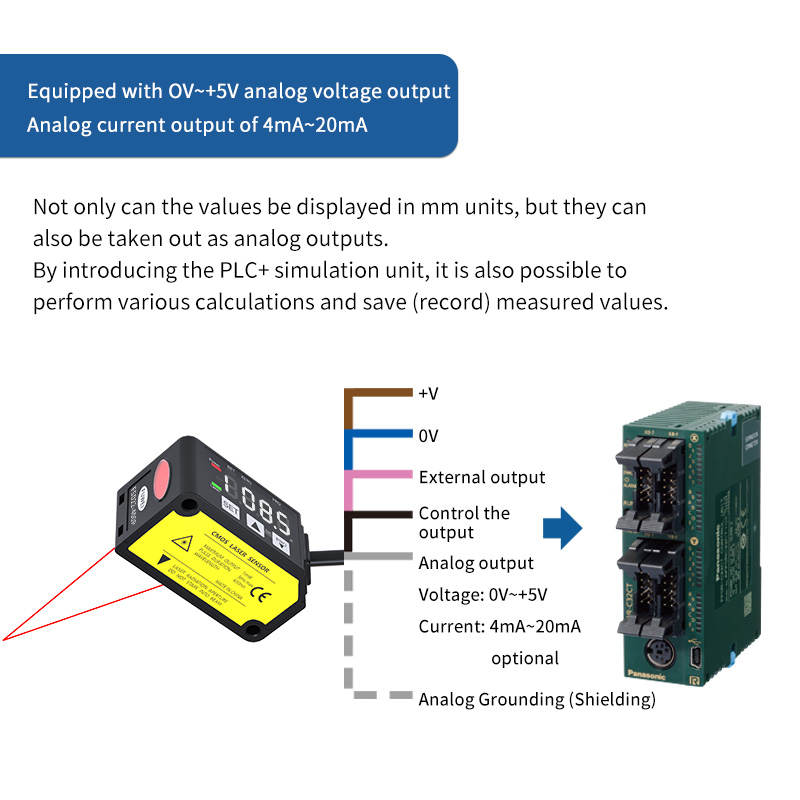

Salida analógica	Salida de voltaje analógico	• Rango de salida: 0 a +5V (a alarma: +5.2V) • Impedancia de salida: 100Ω
	Salida de corriente analógica	• Rango de salida: 4 a 20 mA (a la alarma: 0 mA) • Impedancia de carga: 300Ω o menos
Tiempo de respuesta	Conmutable entre 1.5ms / 5ms / 10ms
Entrada externa	Entrada NPN sin contacto • Condiciones de entrada No válido: +8 a +v dc o abrir Válido: 0 a +1.2V DC • Impedancia de entrada: aprox. 10kΩ			Entrada PNP sin contacto • Condiciones de entrada No válido: 0 a +0.6V DC o abierto Válido: +4 a +V DC • Impedancia de entrada: aprox. 10kΩ
Protección	IP67 (IEC)
Grado de contaminación	2
Temperatura ambiente	-10 a +45 ° C (no se permite la condensación de rocío ni la formación de hielo), Almacenamiento: -20 a +60 ° C
Humedad ambiental	35 a 85% HR, almacenamiento: 35 a 85% HR
Iluminancia ambiental	Lámpara incandescente: Iluminancia de superficie de aceptación 3.000ℓX o menos
Altitud operativa	2,000m o menos
Cable	Cable compuesto de 5 núcleos de 0.2 mm2, 2 m de largo
Material	Recinto: fundición de aluminio, cubierta frontal: acrílico
Peso	aprox. 85g (incluido el cable)
Estándar aplicable	Cumplimiento de la Directiva EMC, Estándar de la FDA, Reconocimiento de UL
Notas:
1) Voltaje de suministro: 24 V CC, temperatura ambiente: +20 ° C, tiempo de respuesta: 10 ms y valor de salida analógica de la distancia central de medición se utilizan para condiciones de medición no especificadas. El sujeto es la cerámica blanca.
2) Esto se basa en el estándar de la FDA, de acuerdo con el aviso de láser No. 50 del estándar de la FDA.
3) Este es el tamaño en la distancia central de medición. Estos valores se definieron usando 1/E2 (aproximadamente 13.5%) de la intensidad de la luz central. Debido a la luz de fuga fuera del área especificada, la reflectancia alrededor del punto de detección puede ser mayor que en el punto y esto puede afectar el valor de medición.
