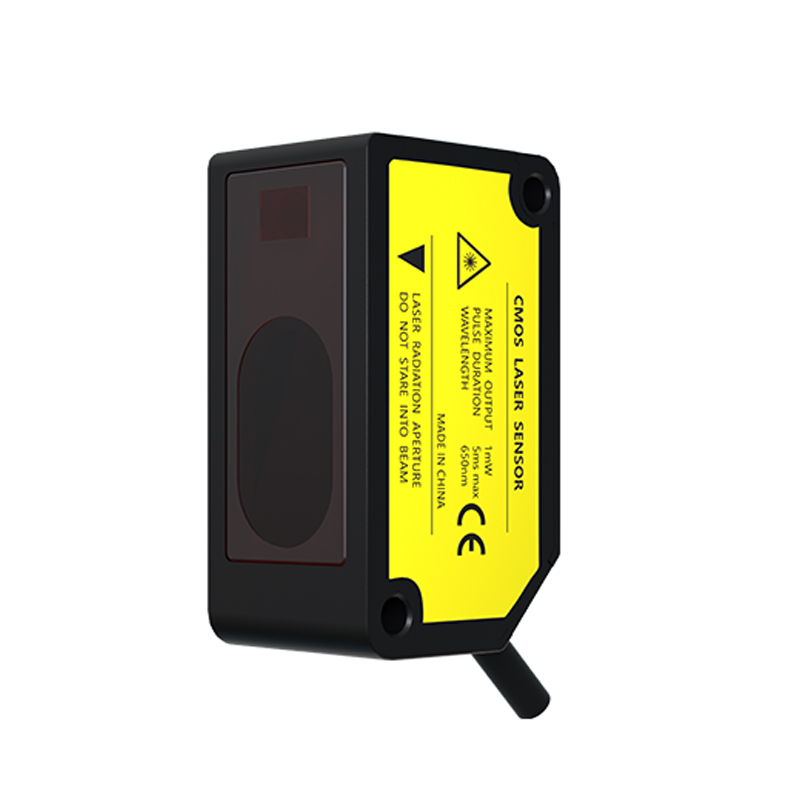

Sensor de rango de distancia láser

Características del producto del sensor de distancia láser:

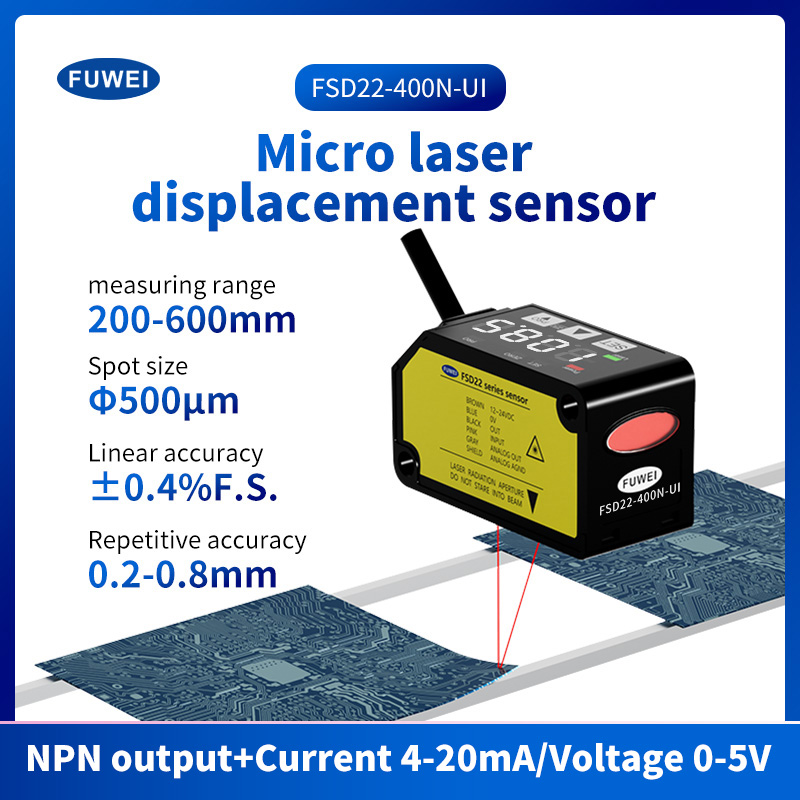

Número de pieza: FSD22-400N-UI

Distancia central de medición: 400 mm

Rango de medición: ± 200 mm

Repetibilidad: 300 μm (distancia de medición 200 a 400 mm)

800 μm (distancia de medición 400 a 600 mm)

Linealidad: ± 0.3%F.S. (Distancia de medición de 200 a 400 mm)

± 0.4%F.S. (Distancia de medición de 400 a 600 mm)

Diámetro del haz: aprox. Ø500 μm

Salida de control: PNP

Voltaje de suministro: 12 a 24V DC ± 10%, Ripple P-P 10% o menos

Salida de voltaje analógico: Rango de salida: 0 a +5V (a alarma: +5.2V)

Salida de corriente analógica: Rango de salida: 4 a 20 mA (en alarma: 0 mA)

Tiempo de respuesta: conmutable entre 1.5ms / 5ms / 10ms

Protección: IP67

Temperatura ambiente: -10 a +45 °C (no se permite condensación ni formación de hielo), Almacenamiento: -20 a +60 °C

Cable: cable compuesto de 5 núcleos de 0.2 mm2, 2 m de largo

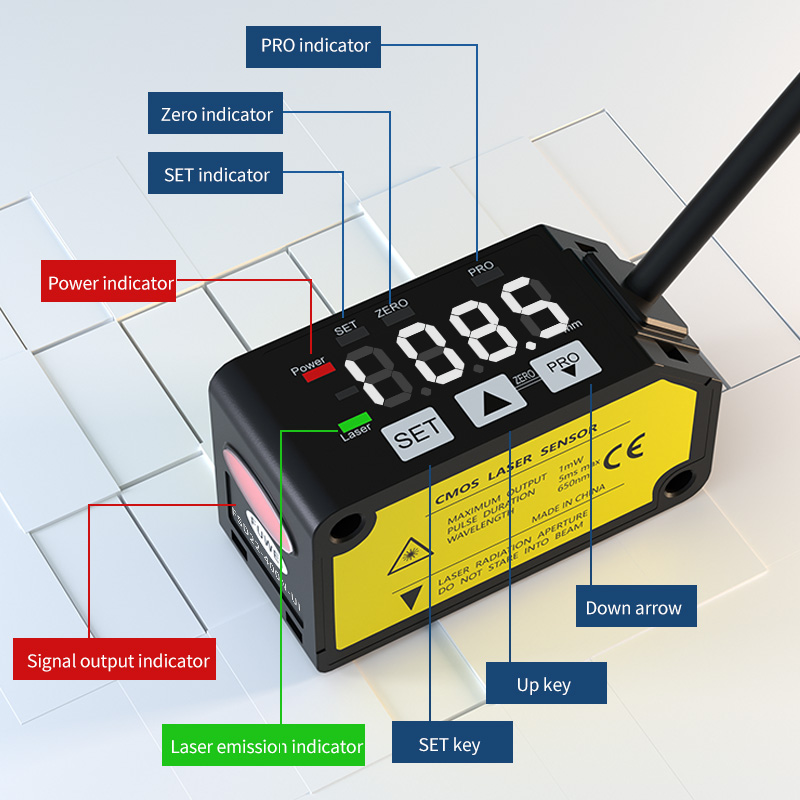

Panelintroducción:

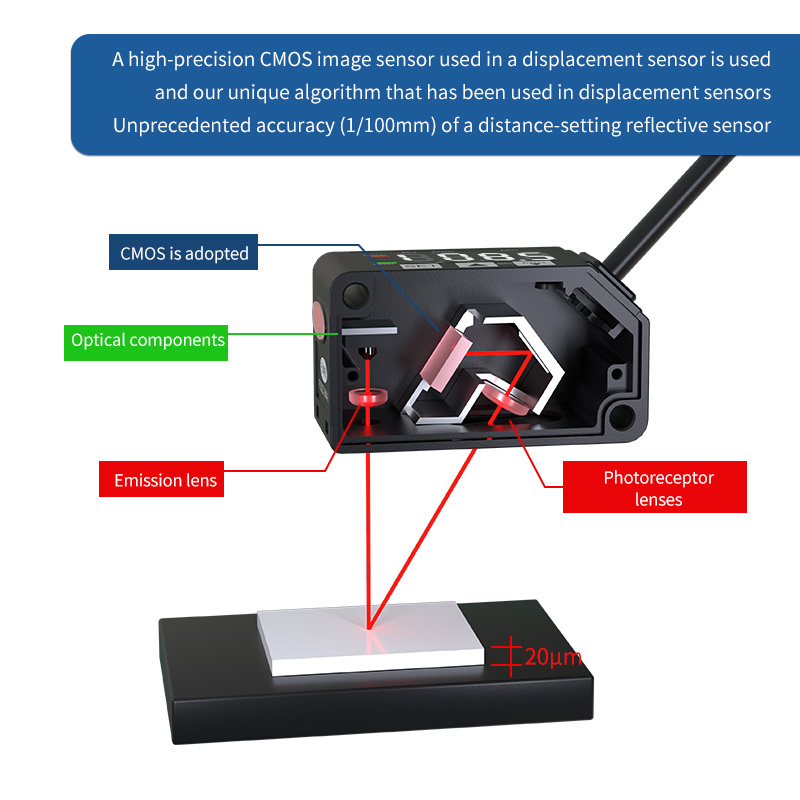

Las imágenes CMOS de alta precisión son el algoritmo único de Usedsensor

Se usa un sensor de imagen CMOS de alta precisión utilizado en un sensor de desplazamiento y nuestro algoritmo único que se ha utilizado en la precisión de los sensores de desplazamiento previamente prevalecido (1/100 mm) de un sensor reflectante de afilancia de distancia

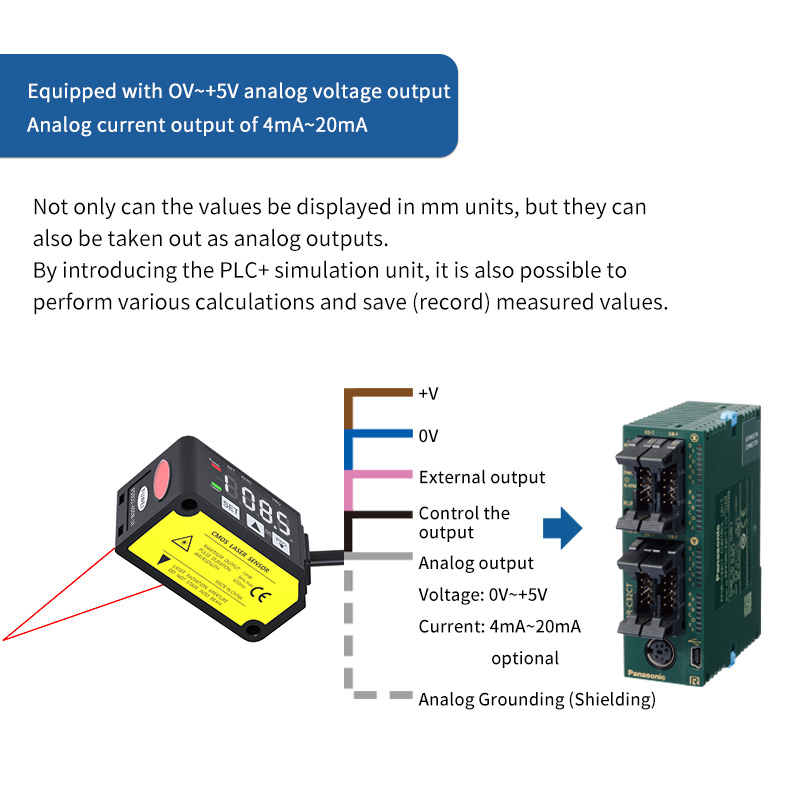

Equipado con OV ~+5V de voltaje analógico Salida de corriente UNALOG de 4MA ~ 20MA

No solo se pueden mostrar los valores en las unidades MM, sino que también pueden eliminarse como salidas analógicas. Al incluir la unidad de simulación PLC+, también es posible superar varios cálculos y guardar (registro) valores medidos

Función de puesta a cero

Esta es una función que le permite cero por la fuerza el valor medido. El ZeroPoint se puede determinar arbitrariamente, establecer la altura del objeto detectado al valor de la base, se puede usar fácilmente al medir las tolerancias o cuando las diferencias de medición.

Equipado con una conveniente función de configuración de contracción

Cuando hay un objeto de detección en el lado del sensor, la detección se establece de acuerdo con el valor de ObjectBenchmark de fondo. Es una función conveniente para detectar cambios en el tamaño de un objeto.

(Cuando se utiliza el objeto detectado como base)

Establezca el valor de referencia en el lado del objeto de fondo basado en el objeto EDETECTECTE. Manténgase alejado del tiempo del cuerpo de fondo para usar.

Aplicación de escena:

Detectar la deformación del sustrato

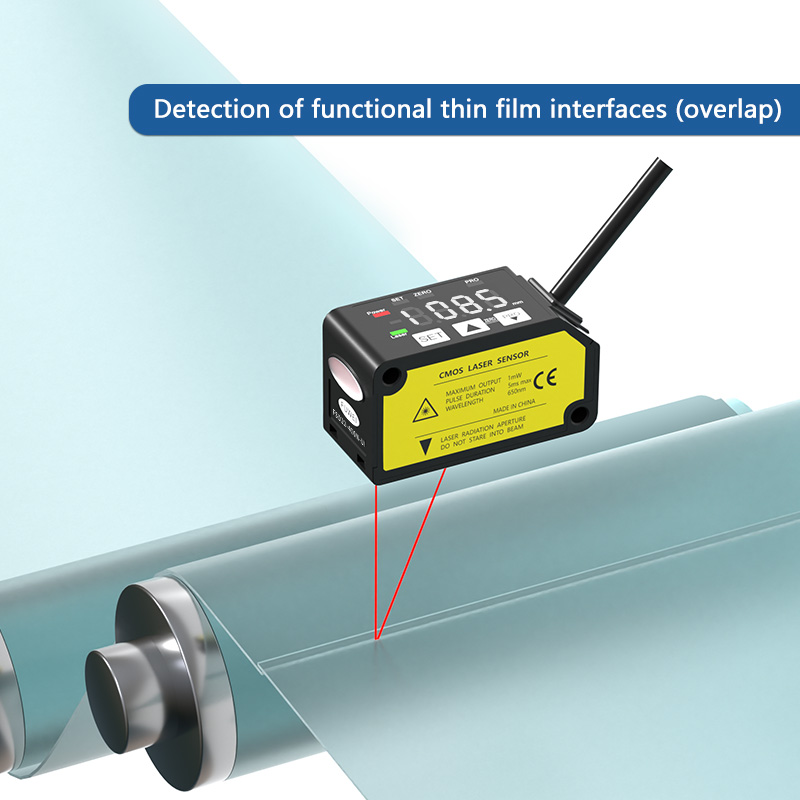

Detectar superposición de marcos de plomo

Juicio de la parte delantera y trasera de la vivienda de componentes electrónicos

Detectar la presencia de orabsencia de juntas

Cableado de dimensiones:

Escaparate de productos:

Especificaciones de parámetros:

Tamaño del producto:

conexión:
