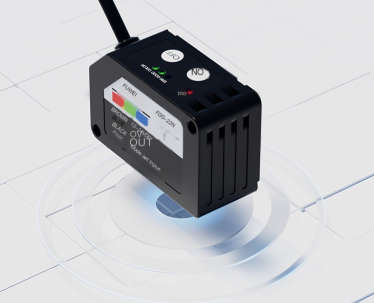

Sensor de color de la serie Fuwei FGS-22

Un sensor de color, también conocido como sensor de color o sensor de reconocimiento de color, es un dispositivo que puede comparar el color de un objeto con un color de referencia enseñado para detectar el color.  Su principio de trabajo es principalmente usar fotodiodos para recibir la luz circundante e identificar colores calculando la proporción de los colores primarios R (rojo), G (verde) y B (azul) recibidos.  Cuando el color a detectar coincide con el color de referencia dentro de un cierto rango de error, el sensor de color generará el resultado de detección.  El sensor estándar de la serie Fuwei FGS-22 tiene la mejor función de selección automática LED, configuración simple y puede satisfacer varias necesidades de detección estándar.

Los sensores de color se utilizan principalmente en diversas industrias, como envases, cosméticos, cerámica y comida.

Características del producto:

La distancia de detección es tres veces que los de sensores de código de color similares

La diferencia de retorno de detección es ajustable.  Puede eliminar la influencia del agitación del objeto probado

El modo único de modo dual tiene funciones de detección de intensidad de color y color, lo que hace que la detección sea más segura y confiable;

Pequeño volumen

Método de configuración de dos puntos

Instrucciones de instalación

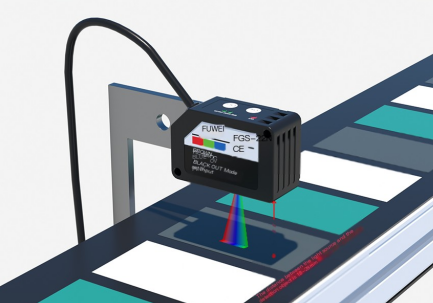

Preste atención a la dirección de instalación del sensor al detectar la dirección de movimiento del objeto.  El par de apriete debe estar por debajo de 0.8n · m.

instrucciones

Antes de configurar la enseñanza, es necesario confirmar la configuración del modo de logotipo o el modo de color.

La luz indicadora verde 'color' siempre está encendida para el modo de color y apagado para el modo de color.

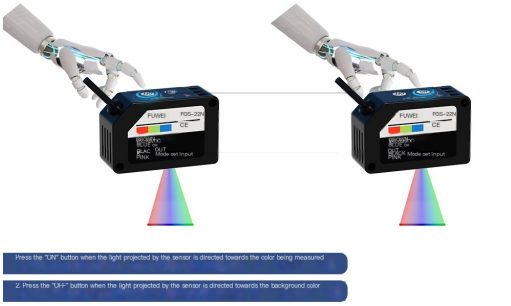

1. La luz proyectada por el sensor se dirige hacia el objeto probado. Presione el botón "ON" y la luz indicadora verde "buena" parpadea;

2. Presione el botón "OFF" cuando la luz proyectada por el sensor esté dirigida hacia el fondo;

3. Establezca con éxito ": buena" La luz indicadora verde siempre está encendida, lo que indica que el medidor puede comenzar a detección normalmente;

Fallado de configuración ": err" la luz del indicador rojo parpadea 3 veces y regresa al estado de ajuste anterior. En este momento, siga los pasos 1 y 2 para restablecer;

4. Para cambiar de modo de salida no (normalmente abierto) a NC (normalmente cerrado), se debe cambiar el orden de configuración de los pasos 1 y 2.
