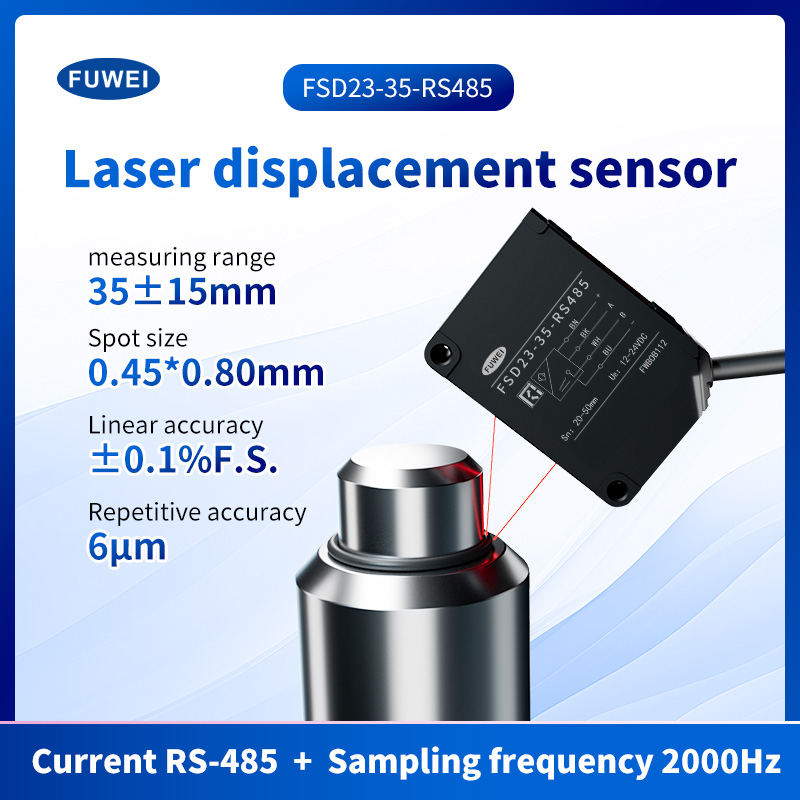

Sensor de rango de medición de desplazamiento láser

Model:FSD23-35-RS485

Número de pieza del sensor de rango de medición de desplazamiento láser: FSD23-35-RS485 Distancia central de medición: 35 mm Rango de medición: ± 15 mm Linealidad: ± 0.1%F.S. Repetibilidad: 6 μm Salida de control: NPN/PNP MAX.100MA/DC30V ((Voltaje residual 1.8 V Máx.) Voltaje de suministro: 24 VCC, Período de muestreo: 500 μs, promedio: 64, Distancia de medición: centro de rango, objeto de prueba: cerámica blanca Salida de voltaje analógico: salida 0-10V, impedancia de salida 100ΩAnalog de corriente Salida: salida 4-20 mA, resistencia de carga permitida por debajo de 300Ω Protección: IP67 Temperatura operativa / humid..

Enviar Consulta Descargar PDF

Descripción del Producto

Características del producto del sensor de medición de desplazamiento del láser:

Número de pieza: FSD23-35-RS485

Distancia central de medición: 35 mm

Rango de medición: ± 15 mm

Linealidad: ± 0.1%F.S.

Repetibilidad: 6 μm

Salida de control: NPN/PNP MAX.100MA/DC30V ((Voltaje residual 1.8 V Máx.)

Voltaje de suministro: 24 VCC, Período de muestreo: 500 μs, promedio: 64, Distancia de medición: centro de rango, objeto de prueba: cerámica blanca

Salida de voltaje analógico: salida 0-10V, impedancia de salida 100ΩAnalog de corriente Salida: salida 4-20 mA, resistencia de carga permitida por debajo de 300Ω

Protección: IP67

Temperatura operativa / humid..

Presupuesto:

Número de parte	Corriente analógica 4-20MA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	Voltaje analógico 0-10V	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV

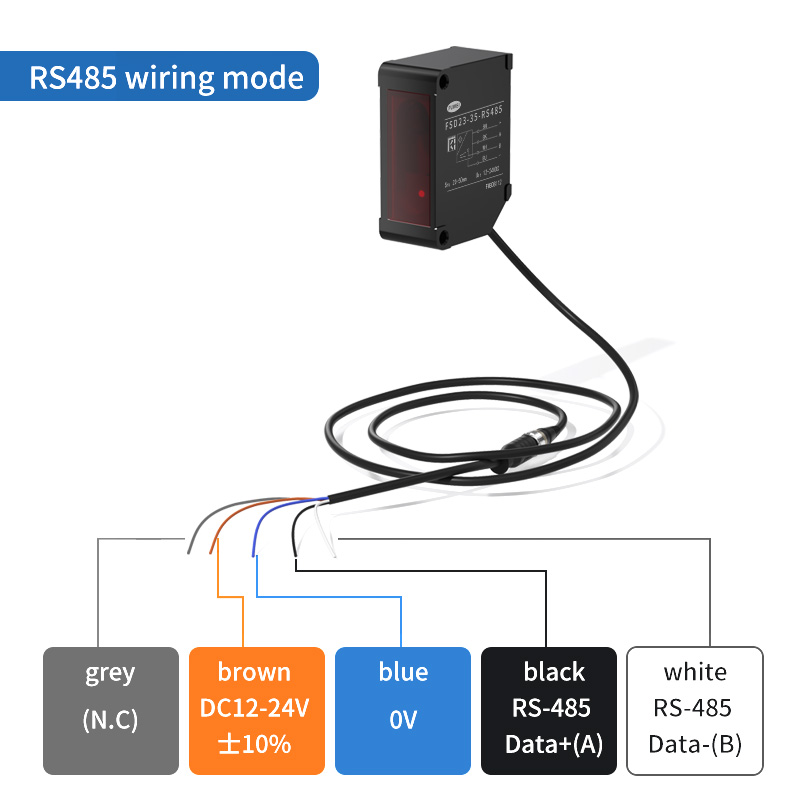

	Comunicación RS-485	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	Cable de cable-485 Comunicación	/	/	/	FSD23-150-RS485

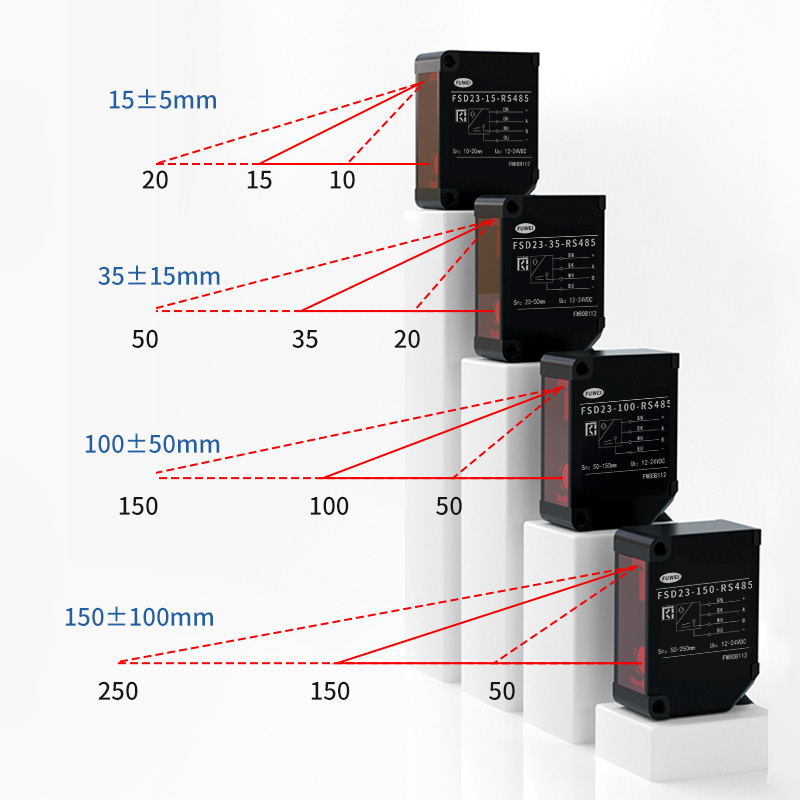

Centro de rango de medición		15 mm	35 mm	100 mm	150 mm
Rango de medición		± 5 mm	± 15 mm	± 50 mm	± 100 mm
Fuente de luz	Medio. Longitud de onda	Diodo láser rojo (longitud de onda 650 nm)
	Max. potencia de salida	390 μW		1WW
Clase láser	Iem/su	Clase1		Clase2
	FDA	Clase I		Clase II
Tamaño de mancha*1		0.5*0.7 mm	0.45*0.80 mm	0.6*0.7 mm	0.5*0.55 mm
Linealidad		± 0.1% F.S.	± 0.1% F.S.	± 0.1% F.S.	± 0.5% F.S.
Repetibilidad*2		1 mm	6 μm	20 mm	60 mm
Período de muestreo		500ms / 1000ms / 2000ms / 4000ms / Auto
Drift de temperatura (valor típico)		± 0.02% F.S./⁰C	± 0.02% F.S./⁰C	± 0.05% F.S./⁰C	± 0.08% F.S./⁰C

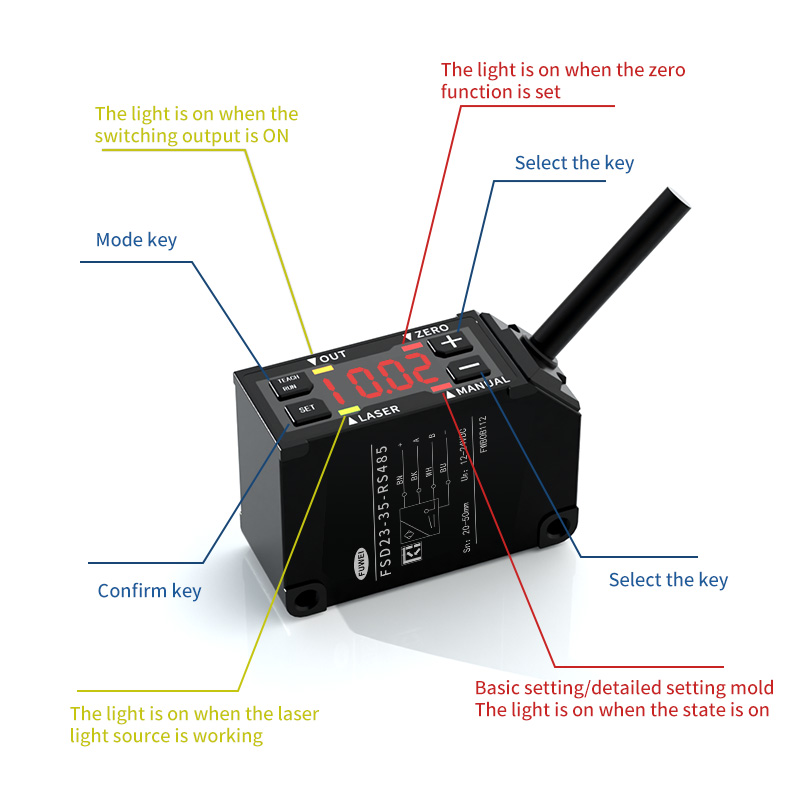

Indicador		Indicador láser: indicador de reinicio verde / cero: rojo Indicador de salida: Orange / Modo Indicador: Rojo
Entrada MF (función múltiple)		Láser apagado, enseñanza, muestra y retención, un disparo, reinicio cero
Salida de control		NPN/PNP MAX.100MA/DC30V ((Voltaje residual 1.8 V Máx.)
Consumo actual		70MA Máx.
Corriente analógica		Salida 4-20 mA, resistencia de carga permitida por debajo de 300Ω
Voltaje analógico		Salida 0-10V, impedancia de salida 100Ω
Circuito de protección		Protección de conexión inversa, sobre protección actual
Categoría de protección		IP67 incluyendo parte de conexión
Temp./Humid.		-10 ~ 50⁰c / 35 ~ 85% HR sin fragmentar ni condensación
Temp./humid de almacenamiento.		-20 ~ 60⁰c / 35 ~ 85% / RH
Iluminancia ambiental		Luz del sol: 20,000 lx max. / Lámpara incandescente: 3.000 lx Máx.
Resistencia a la vibración		10 ~ 55Hz, doble amplitud de 1.5 mm, x, y, z durante 2 horas
Resistencia al choque		500 mm/s2 (aproximadamente 50 g) x, y, z 3 veces cada uno
Material		Aluminio
Peso		Aprox. 60 g
Las especificaciones se basan en la condición a menos que se designe lo contrario: Temperatura ambiente: 23 ° C,
Voltaje de suministro: 24 VCC, Período de muestreo: 500 μs, promedio: 64, Distancia de medición: centro de rango, objeto de prueba: cerámica blanca
*1 definido con la fuerza central 1/E2 (13.5%) en el centro. Puede haber luz de fuga que no sea el tamaño de punto especificado. El sensor puede
afectarse cuando hay un objeto altamente reflectante cerca del área de detección.
*2 512 Tiempo de promedio

Pequeña estatura y fuerte funcionalidad

Una variedad de beneficios funcionales centrales para su uso
