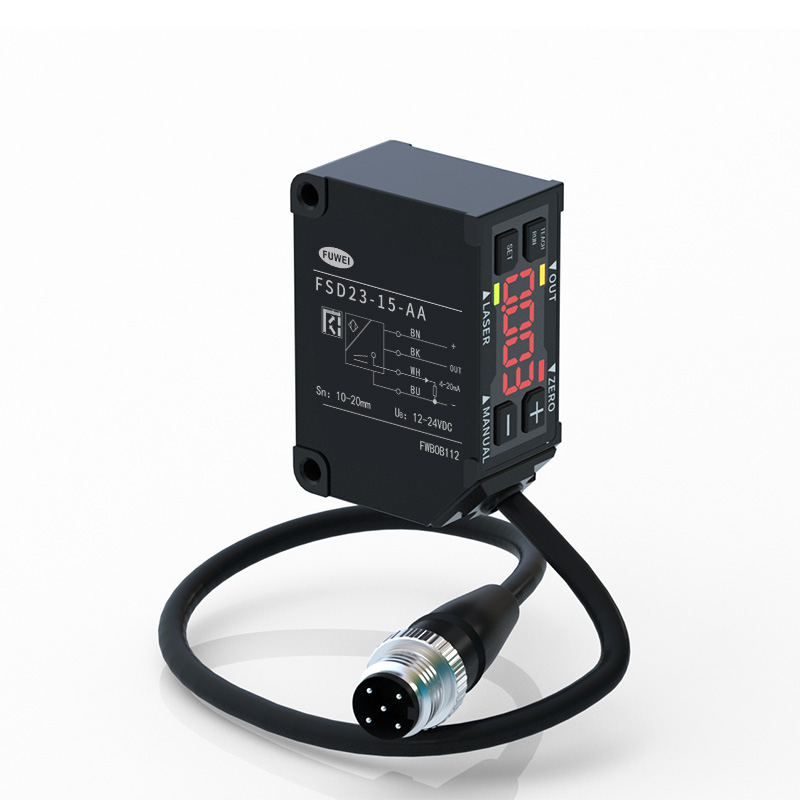

Tipo de pantalla digital de alta precisiónSensor de distancia de desplazamiento láser
Caracteristicas de producto:
Número de pieza: FSD23-15-AA
Distancia del centro de medición: 15 mm
Rango de medición: ± 5 mm
Linealidad: ±0.1%F.S.
Repetibilidad: 1μm
Salida de control: NPN/PNP máx. 100 mA/CC 30 V ((voltaje residual 1,8 V máx.)
Tensión de alimentación: 24 VCC, Período de muestreo: 500 μs, Promedio: 64, Distancia de medición: Centro del rango, Objeto de prueba: Cerámica blanca
Salida de voltaje analógico: Salida 0-10 V, impedancia de salida 100 Ω Salida de corriente analógica: Salida 4-20 mA, resistencia de carga permitida por debajo de 300 Ω
Protección: IP67
Temperatura de funcionamiento/humedad: -10 ~ 50 ⁰C / 35 ~ 85% RH sin condensación
Capacidades de medición precisa
Sensor CMOS de alta precisión con algoritmos únicosPrecisión lineal ultraalta para mediciones sin contacto y sin desgastements.
Introducción al panel:
1,0 μm de alta resolución
La facilidad de uso de la medición de alta precisión con una resolución de hasta 1,0 um y la pantalla LED digital lo hacen útil para su uso en varios sitios de producción en todo el mundo.
Pantalla digital
Es fácil comprobar la cantidad de desplazamiento y configurarlo al mismo tiempo.
Construcción con protección IP67
Con protección IP67, puede utilizarse incluso en ambientes con mucha humedad y polvo. Se instala un revestimiento metálico en el orificio de montaje y se puede fijar firmemente con un par de torsión de 0,8 N.m.
Fácil de instalar
Todas las funciones del controlador están integradas en el sensor, por lo que no es necesario instalar un controlador independiente, lo que ahorra espacio.
Se admite la polaridad NPN/PNP
Al cambiar el botón, se puede aplicar la polaridad NPN/PNP a un producto, lo que reduce el número de registro para servicio y mantenimiento.

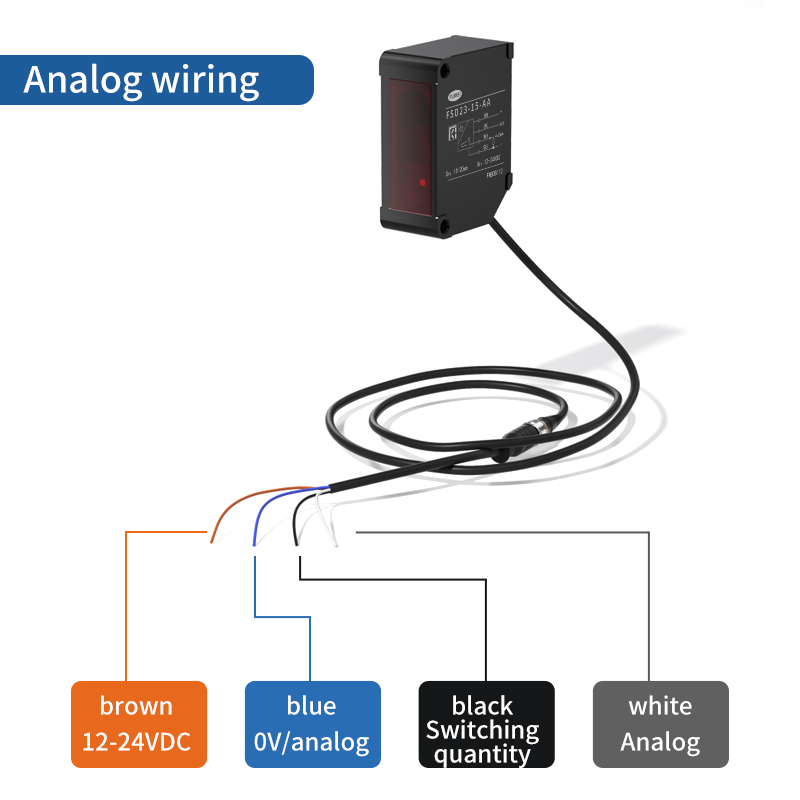

Cableado analógico:
Dimensiones del producto:
Muestra de aplicaciones:

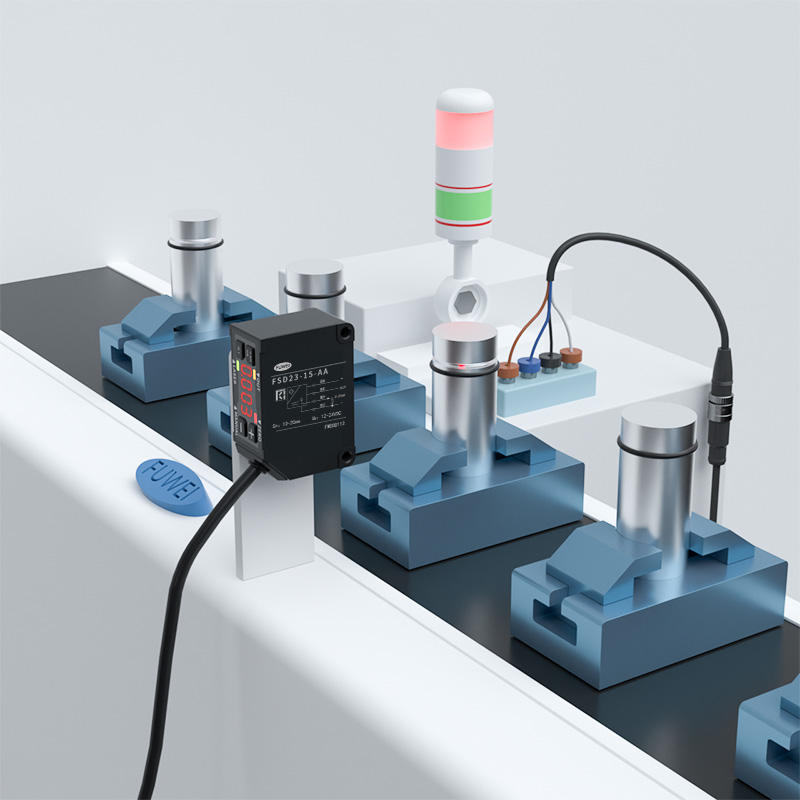

Medición de distancia de pinza
Detección de posición de la aguja de dispensación
Monitoreo de la altura del tablero
Control automático de altura de la antorcha
Pantalla del producto:

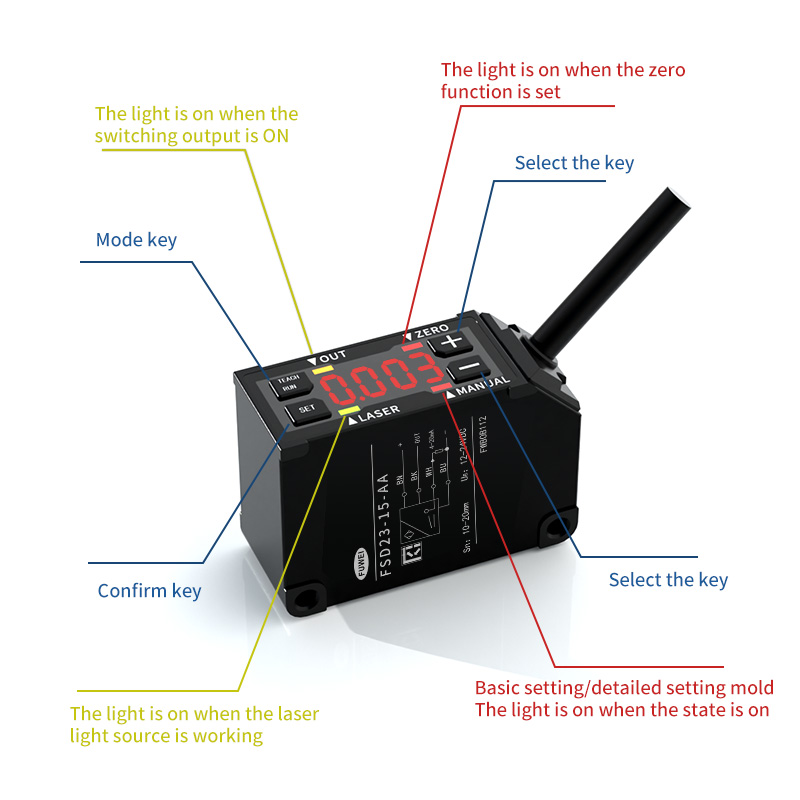

Modos y operaciones básicas:
Cómo cambiar entre modos
Presione el botón "ZERO/RUN" una vez para regresar al modo de detección. Cuando el indicador "MANUAL" está en el modo de configuración básica o en el modo de configuración detallada, la luz indicadora está encendida.
Cómo configurar el valor del parámetro
Botones "+" y "Uno": Establece la selección de elementos. Ajuste del valor establecido. Botón "ZERO/RUN": Presione una vez para volver al modo de detección.
Especificaciones:
corriente analógica 4-20mA voltaje analógico 0-10V Indicador láser: Verde / Indicador de puesta a cero: Rojo Indicador de salida: Naranja / Indicador de modo: Rojo
Número de pieza
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
Comunicación RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Cable Typers-485 comunicación
/
/
/
FSD23-150-RS485

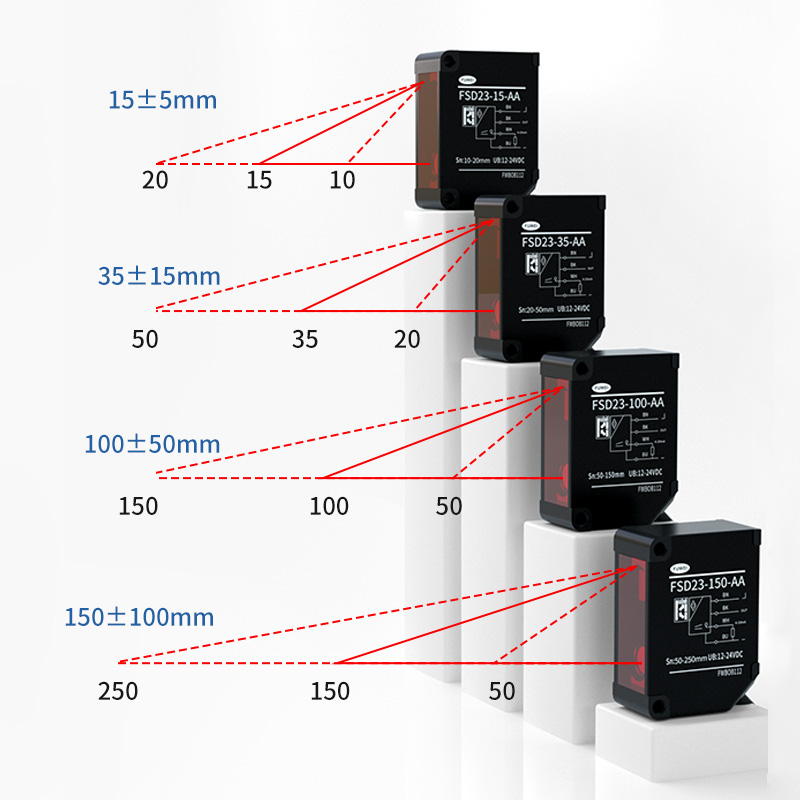

Centro del rango de medición
15mm
35mm
100mm
150mm
Rango de medicion
±5mm
±15mm
±50mm
±100 mm
Fuente de luz
Medio. Longitud de onda
Diodo láser rojo (longitud de onda 650 nm)
Máx. potencia de salida
390 μW
1mW
clase de láser
CEI/JIS
Clase 1
Clase 2
FDA
CLASE I
CLASE II
Tamaño del punto*1
0,5*0,7mm
0,45*0,80mm
0,6*0,7mm
0,5*0,55mm
Linealidad
±0,1% fondo de escala
±0,1% fondo de escala
±0,1% fondo de escala
±0,5% fondo de escala
Repetibilidad*2
1 μm
6 μm
20 μm
60 μm
Periodo de muestreo
500μs / 1000μs / 2000μs / 4000μs / AUTOMÁTICO
Deriva de temperatura (valor típico)
±0,02 % FS/⁰C
±0,02 % FS/⁰C
±0,05 % FS/⁰C
±0,08 % FS/⁰C
Indicador
Entrada MF (función múltiple)
Láser apagado, enseñanza, muestreo y retención, un disparo, reinicio a cero
Salida de control
NPN/PNP máx. 100 mA/CC 30 V ((tensión residual 1,8 V máx.)
Consumo actual
70 mA máx.
corriente analógica
Salida 4-20 mA, resistencia de carga permitida por debajo de 300 Ω
voltaje analógico
Salida 0-10 V, impedancia de salida 100 Ω
Circuito de protección
Protección de conexión inversa, protección contra sobrecorriente
Categoría de protección
IP67 incluida la pieza de conexión
Temp. de funcionamiento/húmedo.
-10~50⁰C / 35 ~ 85% RH sin freasing ni condensación
Temperatura de almacenamiento/húmeda.
-20 ~ 60⁰C / 35 ~85%/HR
iluminancia ambiental
Luz solar: 20.000 lx máx. / Lámpara incandescente: 3.000 lx máx.
Resistencia a las vibraciones
10 ~ 55 Hz, doble amplitud 1,5 mm, X,Y,Z durante 2 horas
Resistencia a los golpes
500 mm/s2 (aprox. 50 G) X,Y,Z 3 veces cada uno
Material
Aluminio
Peso
Aprox. 60g
Las especificaciones se basan en la condición a menos que se indique lo contrario: Temperatura ambiente: 23⁰C,
Tensión de alimentación: 24 VCC, Período de muestreo: 500 μs, Promedio: 64, Distancia de medición: Centro del rango, Objeto de prueba: Cerámica blanca
*1 Definido con fuerza central 1/e2(13,5%) en el centro. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede
verse afectado cuando hay un objeto altamente reflectante cerca del área de detección.
*2 512 tiempo promedio
Pequeña estatura y gran funcionalidad
Una variedad de beneficios funcionales básicos para su uso
